电源设计十日谈 | 第四日:数字和模拟控制电路调试

更新时间:2017-03-08   点击次数:

    电源设计人员的需求正变得越来越高,他们面临着巨大的压力,需要改善效率,降低成本,缩短产品开发周期。电源设计是一项复杂的工作,这一过程有许多校验点。在电源设计系列专题中,我们将向您介绍10个设计阶段中每个设计阶段的测试要求,并给出小贴士,让您的测试更高效,让您的生活更轻松

    毋庸置疑,检查电源设计控制逻辑是设计最重要、也是最复杂的部分。在这个阶段,您将执行测试,以便获得正确补偿、电压、定时和频响,具体任务包括:

·         在开机过程中测量开关器件驱动装置上的调制信号,检验不同负载下开关频率、脉宽和占空比是否正确

·         通过使用控制环路中的宽带变压器注入扫频信号,检查环路频响

·         使用频响分析仪,测量电路的增益和相位

    在这个时候,必需监测输入电压和输出电路及反馈或控制信号。这有助于确保环路响应(如临界阻尼),而这正是输入电压和输出负载变化期间您所预期的东西。

为检验电路操作,如软启动、短路保护、关断和电流折回,您需要监测输入电压和输出电压及控制信号。

对数控电压,您需要捕获模拟信号、数字信号和串行总线控制信号的时间相关视图。您可以查看系统操作,确保系统正确运行。

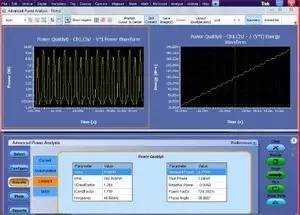

对这些任务,一定要考察DPOPWR高级功率测量和分析软件,其把泰克基于Windows的示波器转换成完善的调试和分析工具。这个软件可以为多项测量配备自定义设置。您还可以测量和分析开关器件中的功耗,分析磁性参数,所有这一切都从一次采集中获得。



小贴士

1. 监测输入和输出电压以及反馈或控制信号,检验环路响应(如临界阻尼)在输入电压和输出负载变化过程中是否符合预期。

2. 监测输入和输出电压和电流以及控制信号,检验电路操作,如软启动、短路保护、关断和过流保护。
