电源设计十日谈 | 第七日：检查技术数据

电源设计人员的需求正变得越来越高，他们面临着巨大的压力，需要改善效率，降低成本，缩短产品开发周期。电源设计是一项复杂的工作，这一过程有许多校验点。在电源设计系列专题中，我们将向您介绍10个设计阶段中每个设计阶段的测试要求，并给出小贴士，让您的测试更高效，让您的生活更轻松。

在本篇电源测试中，我们将介绍电源指标检查。在这个部分，您要确保设计满足效率标准和其他要求的规范，如线路和负载稳压、纹波、噪声、短路保护、瞬态响应和效率。

首先检查负载稳压。我们建议在设计的输入端子和输出端子上直接使用高精度DMM。然后，从最小值到最大值扫描负载。记住，非常重要的一点是在测试过程中使输入电压保持恒定。现在，记录输出电压相对于负载的任何变化，确定负载稳定。

其次，检查线路稳压。可以使用类似的设置测试线路稳压，其中在恒定负载中测量输出电压，同时从最小值到最大值扫描输入AC电压。这种测试对通用输入电源尤其重要。

第三，检查全负载时的噪声和纹波。对这项任务，我们推荐使用为高分辨率测量优化的示波器或高精度图形采样万用表。示波器一般会提供更高的带宽，而万用表的精度则要更高。

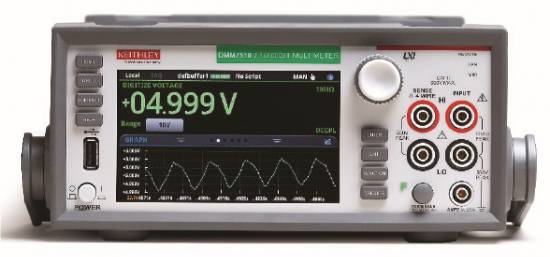

图形采样DMM7510可以捕获快速瞬态事件和小纹波。

吉时利DMM7510图形采样万用表是一个优秀的备选方案。这台仪器有一个18位1 MS/s数字化器，可以捕获快速瞬态信号和小纹波。同时，它可以在5英寸大型触摸屏界面上显示结果。

在进行规范检查时，一定要使用功率分析仪记录效率，同时扫描所有工作条件下的输入电压和输出负载。我们最新推出的PA3000多通道功率分析仪提供了理想的解决方案，它提供了0.04%精度和10mW待机功率功能，可以从无负载到全负载准确地进行效率和功率测量。下图是AC-DC电源效率测量的典型设置。

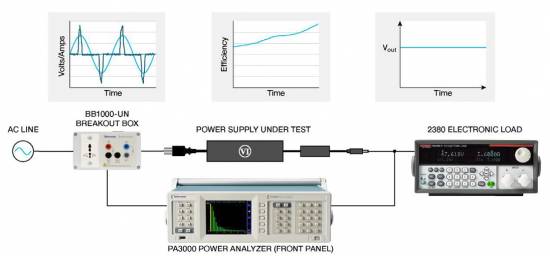

AC-DC电源效率测量设置。

如果您打算使用示波器测量低电平电压，如纹波，应使探头衰减达到最小(可能时采用1X或2X)。这将在示波器测量中提供最好的信噪比。此外，在线路或负载稳压测试中，永远不要依赖AC电源或电子负载读数，而是应在电源端子上直接使用精密仪器。这将提供更好的测量精度，最大限度地减少输入电缆和输出电缆中的电压暂降。

最后，如果您打算测量高频噪声和纹波，应使用低电感接地弹簧探头适配器(或类似装置)。标准探头地线可以作为天线，从荧光灯和其他来源中捡拾环境噪声，可能会在读数中产生明显误差。

小贴士

1. 如果想测量低电平电压，如纹波，应使探头衰减达到最小(可能时1X或2X)，以便示波器测量时获得最佳信噪比。

2. 线性或负载调节测试中不要依赖AC电源或电子负载读数。在电源端子上直接使用精密仪器，提高测量精度，使输入和输出电缆的下跌达到最小。

3. 在测量高频噪声和纹波时使用低电感接地弹簧探头适配器或类似的附件。标准探头地线会变成天线，从荧光灯和其他来源中捡拾环境噪声，在读数中产生明显误差。
