六合一混合域示波器4000C系列

更新时间:2017-03-20   点击次数:

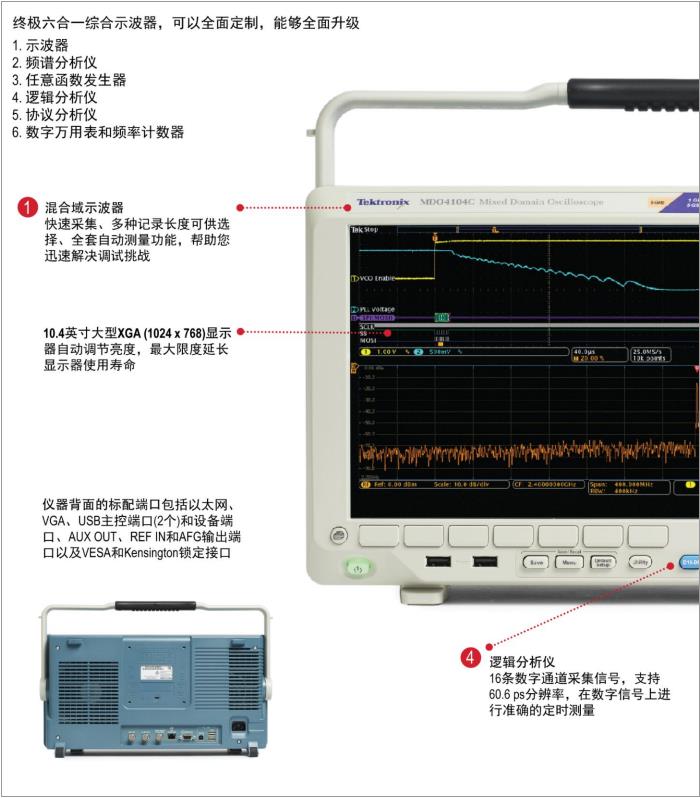

今天的主角是非常六合一混合域示波器——MDO4000C系列。一台之中融合六台仪器,同步查看模拟波形、数字波形和频谱轨迹;在需求变化或预算允许时,工程师可以随时升级MDO4000C仪器,迎接最苛刻的挑战,增加所需的功能。





理想到任性


    与前几代MDO4000系列产品一样,MDO4000C可以同步查看模拟波形和数字波形及RF频谱轨迹,为物联网(IoT)及许多其他嵌入式工程应用提供了理想的调试工具。

    与去年推出的六合一MDO3000一样,MDO4000C扩展了核心示波器功能,同时提供了多种选项,可以增加频谱分析仪、任意波形/函数发生器、逻辑分析仪和协议分析仪。


六合一“+”


    实践证明,集成仪器在广大客户中非常流行,因为他们可以使用一台仪器完成更多的调试和分析任务,使工程计划保持在快车道,更快地向市场推出产品。MDO4000C提高了性能,我们称之为六合一+,为解决棘手的设计问题提供了最优的工具。





没有最高只有更高

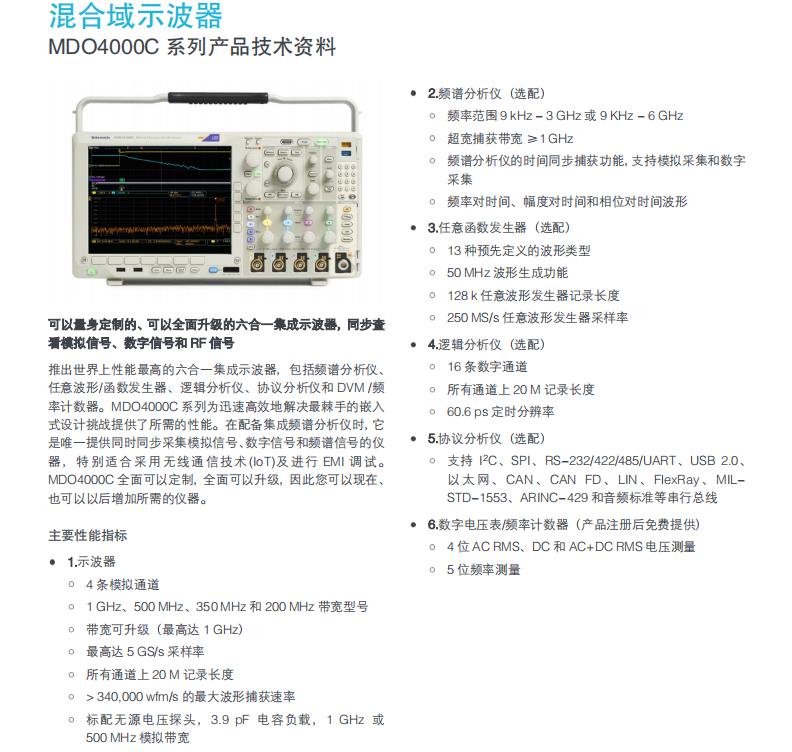

    作为示波器,MDO4000C拥有长记录长度、快速采样率和快速波形捕获速率,可以帮助发现难检的问题。与MDO3000集成示波器相比,其增强性能包括:

    更高的示波器性能–20M点记录长度,所有通道上高达5GS采样率,>340,000波形/秒捕获速率,显示屏加大50%;

    高达6GHz频谱分析仪,拥有更好的频谱分析仪性能,能够在时域和频域中同步多个视图,能够执行矢量信号分析;

    逻辑分析仪定时分辨率可达60.6ps,每条通道独立设置逻辑门限,可以一次捕获多个逻辑家族;

    同时对三条总线执行协议分析,高达500Mb/s触发。




想怎么升就怎么升


    与独立式仪器相比,MDO4000C节省了寻找和配置多台仪器损失的时间,提供了杰出的价值,而又不会损害性能。它还通过集成增强了易用性。例如,内置任意波形发生器可以在示波器上简便地捕获信号,修改信号,然后通过发生器重播信号,用户可以在任何信号中简便地增加噪声,实现余量测试。

    节省工作台空间、改善易用性是MDO4000C的部分DNA,另外获得和拥有MDO4000C也非常简便。

    MDO4000C可以配置成基本示波器,能让客户即便预算有限也能买到最有竞争力产品;

    可以在购买时增加3-GHz或6-GHz频谱分析仪、任意波形/函数发生器、16条逻辑通道或协议支持;

    也可以购买后作为升级方式增加上述项目,从而可以完全满足每个实验室的需求和预算。示波器带宽可以从200MHz扩展到1GHz,并可以随时进行升级。
