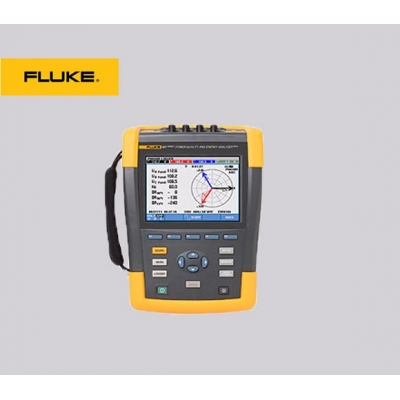

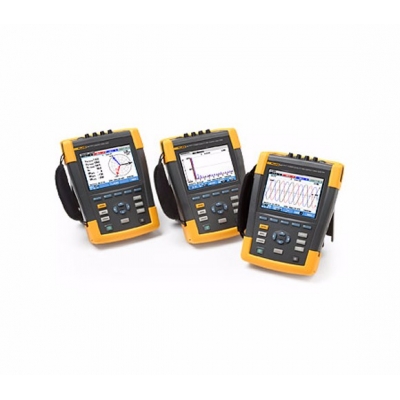

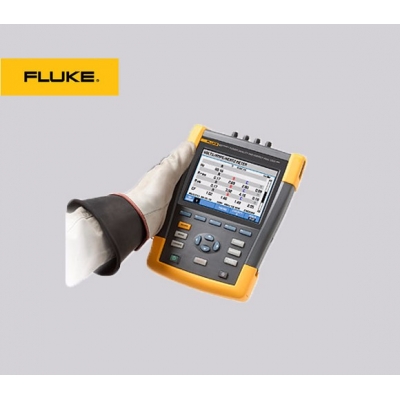

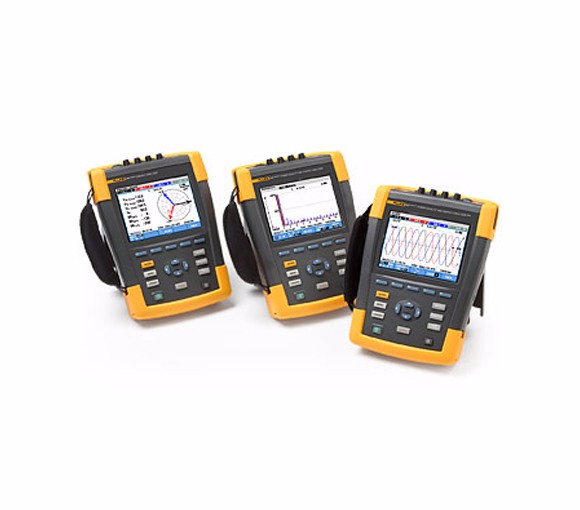

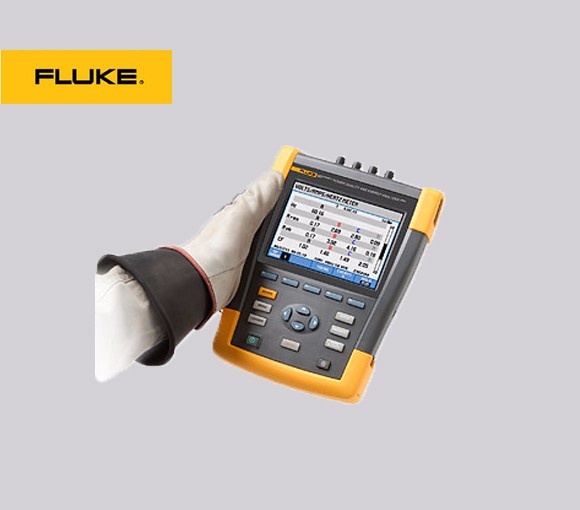

437II系列 400Hz电能质量和能量分析仪

  • 型号437II系列
  • 品牌Fluke
  • 价格

Fluke 437 系列 II 400Hz 电能质量和能量分析仪专为国防和航空工业而设计。 437 II 能够测量高达 400 Hz 的频率,是在潜艇、飞机及其他的运输应用中进行作业的人员必备工具。

  1. 概述
  2. 型号
  3. 附件
  4. 视频

400 Hz 测量: 通过提高电源频率至 400 Hz,变压器和电机比 50 和 60 Hz 时的体积更小、质量更轻,更加有利于飞机、潜艇、宇宙飞船和其他军用设备和手持工具的应用。 437 II型号实现了此类航空和军用系统电能质量的测量。

功率逆变器效率: 同时测量电力电子系统的交流输出功率和直流输入功率(使用可选的直流电流钳)。

电参数波形数据捕获: 捕获快速变化的 RMS 数据,显示半周期和波形来描述电气系统动态特性(发电机起动、UPS 切换等等)。

能量损失分析器: 通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化,以确定电能损失造成的财务成本。

实时故障排除: 使用光标和缩放工具分析趋势。

安全级别: 引入线额定使用 600 V CAT IV/1000 V CAT III。

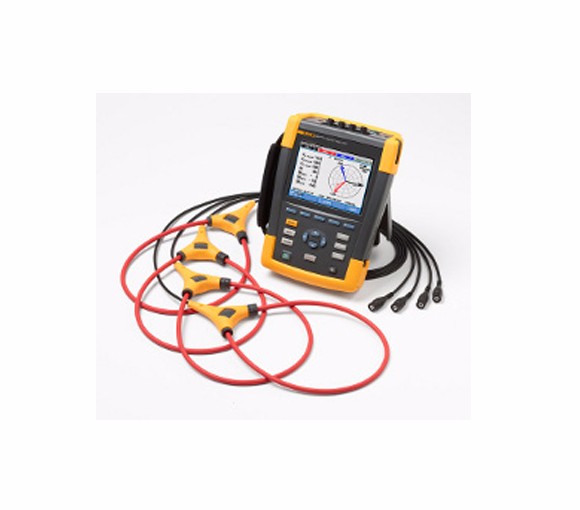

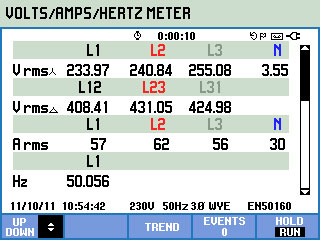

测量所有三相和中性线: 内置 4 个柔性电流探头,增强的细柔性设计以适合紧密的位置。

自动趋势分析: 每次测量都会自动记录,无需进行任何设置。

系统监测器: 根据 EN50160 电能质量标准,在一个屏幕上显示 10 个电能质量参数。

记录仪功能: 可配置任何测试条件,可按用户定义的间隔记录最多 600 个参数。

查看图形和生成报告: 附带分析软件。

电池寿命: 锂离子电池组每次充电可运行 7 小时。

电参数波形数据捕获
对一些用户而言,负载切换是引起电能质量问题的原因之一。 负载开启时,大电流消耗有时会引起电压降低,使其他设备无法正常工作。 435 和 437 II系列型号的电参数波形功能使用户可以同时高速捕获电压、电流和频率信号,从而查找出现问题的原因。 电参数波形功能超出了标准的电能质量测量范围;电参数波形功能快速的数据捕获模式能够表征系统的动态性。

在给定时间内持续地捕获电压和电流的波形,并详细显示在屏幕上;功率的波形则由该数据推导出。 此外,还可存储和检索电压、电流和频率的半周波 RMS 值以进行分析。 此功能对于备用发电系统和不间断电源系统的可靠性测试来说尤为重要。
这些统一功率分析计算用于量化因电能质量问题引起的电能量损失成本。 计算内容还包括具体的设施信息,“电能量损失分析器最终确定设施因电能量浪费而造成的成本损失。



功率逆变器效率
功率逆变器负责将直流电流转换成交流电流或将交流电流转换成直流电流。 太阳能发电系统通常具有一个能从太阳能电池中吸收能量并将其转换为有用交流电能的逆变器。 逆变器会随时间而老化,需定期检查。 通过比较输入和输出功率,可以得出系统效率。 435 和 437 II 型号可通过同时测量系统的直流和交流功率,测定逆变器效率,从而确定在转换过程中损失了多少功率。

图片关键词

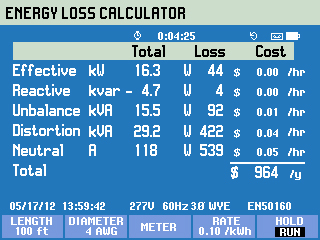

统一功率分析
以前,只有专家能够计算出因电能质量问题损失的电能量;电力公司可以计算出成本,但必要的测算流程超出了普通电工的能力范围。 借助 430 II系列新的专利的统一功率分析功能,您可以使用手持式工具来确定电能的损失量,精确计算额外的消耗成本。 Fluke 的“统一功率分析专利系统提供最全面的电能量视图,测量内容包括:

  • 传统功率 (Steinwebz 1897) 和 IEEE 1459-2000 的参数

  • 详细的电能量损失分析

  • 不平衡分析




这些统一功率分析计算用于量化因电能质量问题引起的电能量损失成本。 计算内容还包括具体的设施信息,“电能量损失分析器最终确定设施因电能量浪费而造成的成本损失。

图片关键词



自动趋势分析 - 快速查看趋势
独特的自动趋势分析能让您快速发现不同时间出现的变化。 每个显示的读数都会自动而连续地进行记录,无需设置阈值或间隔时间,也无需手动启动该流程。 您可以快速查看三相线及中性线上的电压、电流、频率、功率、谐波或闪变的变化趋势。 而且您可以利用光标和缩放功能来分析变化趋势,即使背景记录仍在进行中

系统监测器 - 易于按照 EN50160 来检查性能
只需借助一个按钮,这种独特的系统监测器便能让您总览电力系统的性能,并能检查输入的电能是否符合 EN50160 限值或是您自己的定制规格。 总览信息显示在单个屏幕上,并有颜色标记条清楚地标出哪些参数超出了限值。

图片关键词

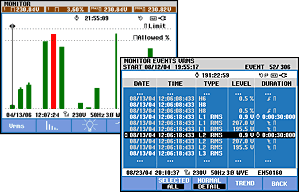

系统监测器总览屏幕可以即时查看电压、谐波、闪变、频率及电压骤降和骤升的数量是否超出设置限值。 并有一个详细列表列出了超出设置限值的所有事件。


图片关键词图片关键词图片关键词
记录功能可让您定制测量选择,并能即时分析用户可选的参数。测量和记录功率 (W)、VA 和 VAR。 434 新增了能耗记录功能。可跟踪谐波数达 50 次,并按照 IEC61000-4-7 的要求测量和记录 THD

产品技术指标


模式量程分辨率精度
伏特
Vrms(交流 + 直流)434-II1 V 至 1000 V 相电压
0.1 V± 0.5% 额定电压****
435-II 和 437-II 1 V 至 1000 V 相电压0.01 V± 0.1% 额定电压****
Vpk
1 Vpk 至 1400 Vpk1 V5% 额定电压
电压峰值因数 (CF)
1.0 > 2.80.01± 5 %
Vrms½434-II1 V 至 1000 V 相电压0.1 V± 1% 额定电压
434-II 和 435-II
0.1 V± 0.2% 额定电压
Vfund434-II1 V 至 1000 V 相电压0.1 V
± 0.5% 额定电压
435-II 和 437-II
0.1 V± 0.1% 额定电压
电流(精度不包括电流钳精度)
Amps(交流 + 直流)i430-Flex 1x 5 A 至 6000 A1:00 AM± 0.5% ± 5 个计数点
i430-Flex 10x0.5 A 至 600 A0.1 A± 0.5% ± 5 个计数点
1mV/A 1x5 A 至 2000 A1A± 0.5% ± 5 个计数点
1mV/A 10x0.5 A 至 200 A(仅交流电)0.1 A± 0.5% ± 5 个计数点
Apki430-Flex 8400 Apk 1 Arms± 5 %
1mV/A5500 Apk1 Arms± 5 %
电流峰值因数 (CF)
1 至 100.01± 5 %
Amps½i430-Flex 1x 5 A 至 6000 A 1 A ± 1% ± 10 个计数点
i430-Flex 10x0.5 A 至 600 A0.1 A ± 1% ± 10 个计数点
1mV/A 1x  5 A 至 2000 A 1A ± 1% ± 10 个计数点
1mV/A 10x0.5 A 至 200 A(仅交流电)0.1 A± 1% ± 10 个计数点
Afundi430-Flex 1x 5 A 至 6000 A1:00 AM± 0.5% ± 5 个计数点
i430-Flex 10x 0.5 A 至 600 A0.1 A± 0.5% ± 5 个计数点
1mV/A 1x 5 A 至 2000 A1A± 0.5% ± 5 个计数点
1mV/A 10x 0.5 A 至 200 A(仅交流电)0.1 A± 0.5% ± 5 个计数点
Hz
HzFluke 434 @ 50 Hz 额定

42.50 Hz 至 57.50 Hz

0.01 Hz
± 0.01 Hz
Fluke 434 @ 60 Hz 额定51.00 Hz 至 69.00 Hz0.01 Hz± 0.01 Hz
Fluke 435/7 @ 50 Hz 额定
42.500 Hz 至 57.500 Hz
0.001 Hz

± 0.01 Hz
Fluke 435/7 @ 60 Hz 额定 51.000 Hz 至 69.000 Hz
0.001 Hz

± 0.01 Hz
Fluke 437 @ 400 Hz 额定340.0 Hz 至 460.0 Hz0.1 Hz± 0.1 Hz
电源
瓦特(VA,var)i430-Flex
最大 6000 MW0.1 W 至 1 MW± 1% ± 10 个计数点
1 mV/A最大 2000 MW0.1 W 至 1 MW± 1% ± 10 个计数点
功率因数 (Cos j/DPF)
0 至 10.001± 0.1% @ 额定负载状态
能量
kWh(kVAh,kvarh)i430-Flex 10x取决于电流钳变比和额定电压± 1% ± 10 个计数点
能量损失i430-Flex 10x取决于电流钳变比和额定电压± 1% ± 10 位数 不含线电阻精度
谐波
谐波次数 (n)
直流,1 至 50 次分组: 谐波分组,根据 IEC 61000-4-7 而定
间谐波次数 (n)
关闭,1 至 50 次分组: 谐波和间谐波子组,根据 IEC 61000-4-7 而定
电压 (V)%f0.0 % 至 100 %0.10%± 0.1% ± n x 0.1 %
%r0.0 % 至 100 %0.10%± 0.1% ± n x 0.4 %
绝对0.0 至 1000 V0.1 V± 5% *
THD0.0 % 至 100 %0.10%± 2.5 %
电流 (A)%f0.0 % 至 100 %0.10%± 0.1% ± n x 0.1%
%r0.0 % 至 100 %0.10%± 0.1% ± n x 0.4 %
绝对0.0 至 600 A0.1 A± 5% ± 5 个计数点
THD0.0 % 至 100 %0.10%± 2.5 %
功率%f 或 %r 0.0 % 至 100 %0.10%± n x 2%
绝对取决于电流钳变比和额定电压 ± 5% ± n x 2 % ± 10 个计数点
THD0.0 % 至 100 %  0.10%± 5 %
相角
-360° 至 +0°± n x 1°
闪变
Plt、Pst、Pst(1min) Pinst
0.00 至 20.000.01± 5 %
不平衡
电压%0.0 % 至 20.0 %0.10%± 0.1 %
电流%0.0 % 至 20.0 %0.10%± 1 %
电源信号
阈值等级
在两个独立的频率下,阈值、限值和控制信号持续时间可编程
信号频率
60 Hz 至 3000 Hz0.1 Hz
相对 V%
0 % 至 100 %0.10%± 0.4 %
绝对 V3s(3 秒平均值)
0.0 V 至 1000 V0.1 V± 5 % 额定电压

常规技术指标

外壳设计坚固且防震,带有一体式防护皮套 用于倾斜的直立位置时,拥有 IEC60529 IP51 级防尘防水滴性 撞击和振动 经受住 30 g 撞击,振动等级: 按照 MIL-PRF-28800F 2 级要求为 3 g 正弦,随机振动 0.03 g 2/Hz
显示屏亮度: 200 cd/m2(一般使用电源适配器);90 cd/m2(一般使用电池电源) 127 mm x 88 mm(153 mm/6.0 对角线)LCD 分辨率: 320 x 240 像素 对比度和亮度:用户可调,带温度补偿
存储标准 8GB SD 存储卡(兼容 SDHC,FAT32 格式),最大可选 32GB 屏幕保存和多个数据内存,可存储包括录像在内的数据(取决于内存容量)
实时时钟对于趋势模式、瞬变显示和系统监测和事件捕获的时间和日期进行标示


环境

工作温度0 °C ~ +40 °C;+40 °C ~ +50 °C 电池除外
存放温度-20 °C ~ +60 °C
湿度+10 °C ~ +30 °C: 95% 相对湿度,无冷凝
+30 °C ~ +40 °C: 75% 相对湿度,无冷凝
+40 °C ~ +50 °C: 45% RH,非冷凝
最大工作海拔CAT IV 600 V 和 CAT III 1000 V 最高为 2000 m (6666 ft)
CAT III 600 V 和 CAT II 1000 V 最高为 3000 m (10,000 ft)
最大存储海拔为 12 km (40000 ft)
电磁兼容 (EMC)辐射和抗干扰性符合EN 61326 (2005-12)
接口mini-USB-B 型隔离 USB 端口,用于连接个人电脑 SD 连接卡插槽(可从仪器电池的后侧访问)
保修主机三年保修(零件和人工),附件一年保修


内含附件

电源配件BC430 电源适配器,国际插头适配器套件,BP290(单节锂离子电池),28Wh(7 小时以上)
电压测试线TL430 测试导线和鳄鱼夹套件
彩色编码WC100 彩色编码夹和地区性标记贴纸
柔性电流探头i430flex-TF,24 inch (61cm) 长,数量 4 个
存储卡、软件和 PC 连接8 GB SD 卡,CD 光盘上的 PowerLog 软件(含有 PDF 格式的用户手册),USB 电缆(A-Bmini 插口)
携带箱C1740 软包:适用于 434-II 和 435-II;C437 带辊轮硬盒:适用于 437-II


型号名称描述
Fluke 437 II

三相电能质量和能量分析仪

内含附件

  • BC430 电源适配器

  • 国际插头适配器一套

  • BP290(单节锂离子电池),28Wh(7 小时或更长时间)

  • TLS430 测试导线和鳄鱼夹套件

  • WC100 彩色编码夹和地区性标记贴纸

  • i430flex-TF,24 inch (61 cm) 长,数量 4 个

  • 8 GB Fluke Connect® 无线 SD 卡*

  • PowerLog CD(包括 PDF 格式的操作员手册)

  • USB 线缆 A-Bmini

* /INTL 包含标准 8 GB SD 卡,其他版本包含 Fluke FC-SD、无线 SD 卡。


基本型号不含电流测量探头,必须单独订购


IEC 61000-4-30 A 级合规性435434测量算法••电压精确度额定电压的 0.1%额定电压的 0.5%时间同步可选 GPS430 配件
*利用升级套件可以增添可选功能


Cables and Hardware
GPS430GPS430 时间同步模块


Clips
AC285SureGrip™ 鳄鱼夹


PC Adapter and Software
FLK-FC-SD CARDFluke Connect 无线 SD 卡
电池,充电器和适配器
BC430BC430 线路电压适配器/电池充电器
BP290Fluke 190 II 系列专用 2400 mAh 锂电池
BP291Fluke 190 II 系列专用 4800 mAh 高容量锂电池
EBC290外部电池充电器,从仪器外部给 BP290 或 BP291 充电


电流钳
90i-610s90i-610s 1A 至 600A 交/直流电流探头
i1000s交流电电流探头
i3000s交流电电流钳表
i30sAC/DC 电流钳表
i400s交流电电流钳表
i5sPQ3i5sPQ3、5 A 交流电流钳表、3 件装


选件
HH290Scopeweber 190 II 系列专用挂钩


Test Leads
TLS430Fluke TLS430 – 测试线和鳄鱼夹(4 个黑色和 1 个绿色)
WC100WC100 色标本地化套件
