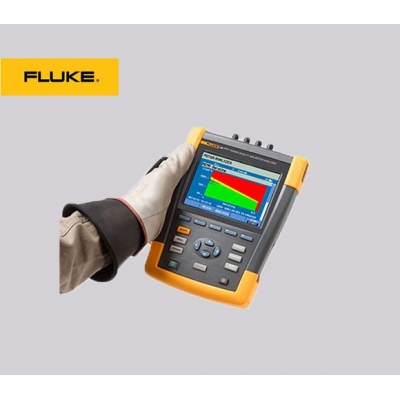

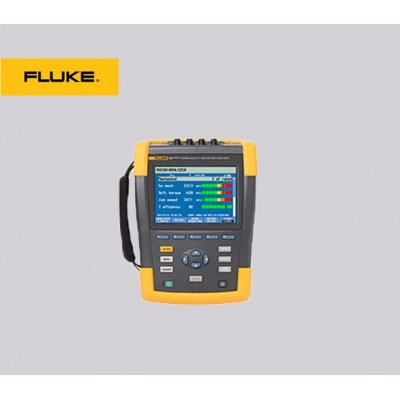

438-II电能质量和电机分析仪

  • 型号438-II
  • 品牌Fluke/福禄克
  • 价格

Fluke 438-II 电能质量和电机分析仪不仅具备 Fluke 430 II 系列电能质量分析仪的先进电能质量分析功能,而且新增了电机机械测量这一重量功能。无需使用机械传感器即可快速轻松地测量和分析电能、谐波、不平衡度、电机转速、转矩和机械功率等关键机电性能参数。通过 Fluke-438-II/MA 电机分析仪升级套件,Fluke 434-II、435-II 和 437-II 电能质量分析仪的用户可为其现有设备增加电机分析功能。

  1. 概述
  2. 型号
  3. 附件
  4. 视频

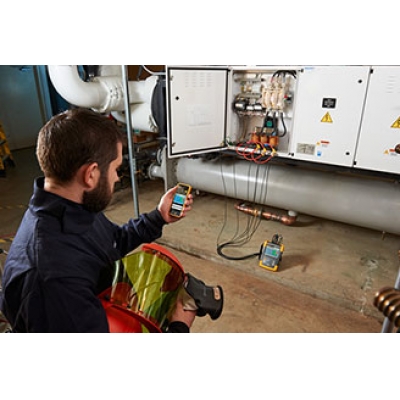

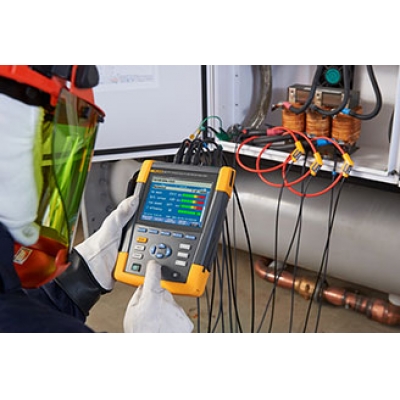

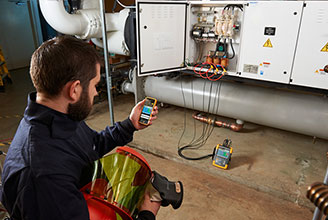

438-II 是理想的便携式电机分析测试工具,可帮助您定位、预测、防止和排除三相和单相配电系统的电能质量问题,同时为技术人员提供所需的机电信息,从而有效地评估电机性能。

测量直接启动电机的关键参数,包括转矩、转速、机械功率和电机效率

绘制电机降额系数与负载对比图(符合 NEMA/IEC 准则),执行动态电机分析

计算机械功率和效率,无需使用机械传感器,只需连接输入导线,一切便准备就绪

测量电压、电流、功率、视在功率、功率系数、谐波失真和不平衡度等电源参数,以确定影响电机效率的特性

识别暂降、暂升、瞬变、谐波和不平衡等电能质量问题

PowerWave 数据技术可捕获快速变化的 RMS 数据,显示半周期平均值和波形来描述电气系统动态特性(发电机起动、UPS 切换等等。)

波形捕获功能可在所有模式下针对检测到的每个事件捕获 100/120 个循环 (50/60 Hz),无需设置

自动瞬态模式可在电压高达 6 kV 时,在所有相位上同时捕获 200 kS/s 的波形数据

兼容 Fluke Connect®* — 通过仪器在本地查看数据、通过 Fluke Connect 移动应用程序和 PowerLog 430-II 桌面软件查看数据

工业应用安全等级:进户线和下游使用的安全等级为 600 V CAT IV/1000 V CAT III

Fluke 438-II 机械计量功能

电机转矩
计算电机产生并传送至所驱动机械负载的旋转力的大小(以 lb.ft 或 Nm 为单位)。电机转矩是描述电机驱动的旋转设备瞬时机械性能特性的最关键变量。

电机转速
提供电机轴瞬时转速。结合电机转矩和电机转速,快速了解电机驱动的旋转设备的机械性能。

电机机械负载
测量电机产生的实际机械功率(以 hp 或 kW 为单位)并提供过载情况的直接链接,而不只是基于电机电流的过载情况。

电机效率
显示机器、装配线、工厂和/或设施中各电机将电力转换为有效机械作业的效率。可通过适当合计电机的总体效率估计出总效率。与观察操作条件下的预期电机效率相对比,有助于量化与电机能量效率低下相关的成本。

工作原理
Fluke 438-II 电能质量和电机分析仪采用专用算法,使用三相电流和电压波形以 1 秒更新率计算电机转矩、负载和效率。通过电压/电流波形观察到的电机气隙磁场可为测量提供依据。无需机械传感器和侵入式空载电机测试,比以往更快地分析电机整体性能。

电机分析

Fluke 438-II 可提供针对电气参数的完整分析。在开始电机分析之前,建议为电能质量测量值创建一条基线,以评估供电输出的谐波和不平衡的状况,因为这两项属性会对电机性能造成严重的不利影响。

在电机分析模式下,结果中汇总了电气性能、机械性能和降额(依据 NEMA 的建议)。

采用简明易懂的四级彩色严重度评级表示电机性能(与推荐的电气参数水平相比),包括额定功率、功率系数、不平衡度和谐波。

screen view motor analyzer electrical


对于机械功率,您可以即时查看机械输出功率以及电机转矩和转速。即时将机械输出功率与电功率进行对比,为您提供实时效率测量值。借助该功能,您可以轻松测量各运转周期中的机器性能。

screen view motor analyzer mechanical


NEMA 降额屏幕会随着负载和电气条件的变化而更新,容差图上的各个新测量值被标为“+”。在本例中,我们可以发现电机处于容差范围内,但接近于过载系数。这表明,可能需要进行电能质量迁移、电机维护或其它一些提升性能的调整。通过在一段时间内频繁执行这些测试,可以创建准确的基准和性能趋势,从而能够明智地作出维护投资决策。

screen view motor NEMA derating


机械技术指标
可对具有 3 线连接的直接启动电机执行机械测量。

量程分辨率精度默认限值
电机测量
电机机械

功率
0.7 kW 至 746 kW

1 hp 至 1000 hp
0.1 kW

0.1 hp
±3% ="1"

±3%="1"
100% = 额定功率

100% = 额定功率
转矩0 Nm 至 10 000 Nm

0 lb ft 至 10 000 lb ft
0.1 Nm

0.1 lb ft
±5% ="1"

±5%="1"
100% = 额定转矩

100% = 额定转矩
转速0 rpm 至 3600 rpm1 rpm±3%="1"100% = 额定转速
效率0% 至 100%0.10%±3%="1"不适用
不平衡度 (NEMA)0% 至 100%0.10%±0.15%5%
谐波电压
因数 (NEMA)
0 至 0.200.1±1.5%0.15
不平衡降额
系数
0.7 至 1.00.1标示性不适用
谐波降额
系数
0.7 至 1.00.1标示性不适用
总 NEMA 降额
系数
0.5 至 1.00.1标示性不适用
注意:支持 NEMA A、B、C、D 和 E 以及 IEC H 和 N 型电机设计类型。
额定转矩通过额定功率和额定转速计算得出。
电机测量值的更新速率为每秒 1 次。
趋势的默认持续时间为 1 周。
="1"所选的电机设计类型为“其他”时,误差上调 5%
规格值在电机功率 > 30% 额定功率时有效
规格值在稳定的工作温度下有效。让电机至少在满载工况下运行 1 小时
(如果电机功率为 50 HP 或更高,则要运行 2 - 3 小时),以达到稳定温度
电气技术指标

型号测量值范围分辨率精度
电压
Vrms(交流 + 直流)435-II1 V 至 1000 V 相电压0.01 V±0.1% 额定电压****
Vpk1 Vpk 至 1400 Vpk1 V5% 额定电压
电压峰值因数 (CF)1.0 > 2.80.01±5%
Vrms½435-II
0.1 V±0.2% 额定电压
Vfund435-II
0.1 V±0.1% 额定电压
电流(精度不包括电流钳精度)
Amps(交流 + 直流)i430-Flex 1x5 A 至 6000 A1 A±0.5% ±5 个计数
i430-Flex 10x0.5 A 至 600 A0.1 A±0.5% ±5 个计数
1mV/A 1x5 A 至 2000 A1A±0.5% ±5 个计数
1mV/A 10x0.5 A 至 200 A(仅交流电)0.1 A±0.5% ±5 个计数
Apki430-Flex8400 Apk1 Arms±5%
1mV/A5500 Apk1 Arms±5%
电流峰值因数 (CF)1 至 100.01±5%
Amps½i430-Flex 1x5 A 至 6000 A1 A±1% ±10 个计数
i430-Flex 10x0.5 A 至 600 A0.1 A±1% ±10 个计数
1mV/A 1x5 A 至 2000 A1A±1% ±10 个计数
1mV/A 10x0.5 A 至 200 A(仅交流电)0.1 A±1% ±10 个计数
Afundi430-Flex 1x5 A 至 6000 A1 A±0.5% ±5 个计数
i430-Flex 10x0.5 A 至 600 A0.1 A±0.5% ±5 个计数
1mV/A 1x5 A 至 2000 A1A±0.5% ±5 个计数
1mV/A 10x0.5 A 至 200 A(仅交流电)0.1 A±0.5% ±5 个计数
HzFluke 435 @ 50 Hz 额定频率42.500 Hz 至 57.500 Hz0.001 Hz±0.01 Hz
Fluke 435 @ 60 Hz 额定频率51.000 Hz 至 69.000 Hz0.001 Hz±0.01 Hz
电源
瓦特(VA,var)i430-Flex最大 6000 MW0.1 W 至 1 MW±1% ±10 个计数
1 mV/A最大 2000 MW0.1 W 至 1 MW±1% ±10 个计数
功率因数 (Cos j/DPF)0 至 10.001±0.1% @ 额定负载条件
能量
kWh(kVAh,kvarh)i430-Flex 10x取决于电流钳变比和额定电压±1% ±10 个计数
能量损失i430-Flex 10x取决于电流钳变比和额定电压±1% ±10 个计数 不含线路电阻精度
谐波
谐波次数 (n)直流,1 至 50 次分组:谐波分组,根据 IEC 61000-4-7 而定
间谐波次数 (n)关闭,1 至 50 次分组:谐波和间谐波子组,根据 IEC 61000-4-7 而定
电压 (V)%f0.0% 至 100%0.1%±0.1% ±n x 0.1%
%r0.0% 至 100%0.1%±0.1% ±n x 0.4%
绝对0.0 至 1000 V0.1 V±5% *
THD0.0% 至 100%0.1%±2.5%
电流%f0.0% 至 100%0.1%±0.1% ±n x 0.1%
%r0.0% 至 100%0.1%±0.1% ±n x 0.4%
绝对0.0 至 600 A0.1 A±5% ±5 个计数
THD0.0% 至 100%0.1%±2.5%
功率%f 或 %r0.0% 至 100%0.1%±n x 2%
绝对取决于电流钳变比和额定电压±5% ±n x 2% ±10 个计数点
THD0.0% 至 100%0.1%±5%
相角-360° 至 +0°±n x 1°
Flicker(闪变)
Plt、Pst、Pst(1min) Pinst0.00 至 20.000.01±5%
不平衡
电压 (V)%0.0% 至 20.0%0.1%±0.1%
电流%0.0% 至 20.0%0.1%±1%
电源控制信号
阈值等级在两个独立的频率下,阈值、限值和控制信号持续时间可编程
信号频率60 Hz 至 3000 Hz0.1 Hz
相对 V%0% 至 100%0.10%±0.4%
绝对 V3s(3 秒平均值)0.0 V 至 1000 V0.1 V±5% 额定电压
常规技术指标
外壳设计带防护套,结实,防震在倾斜支架中使用时,其防水防尘等级为 IP51(依据 IEC60529),抗撞击与耐振动性:30 g,抗振性:3 g 正弦曲线,随机 0.03 g 2 /Hz(依据 MIL-PRF-28800F 2 类)
显示屏亮度:200 cd/m 2(典型值,使用电源适配器),90 cd/m 2(典型值,使用电池电源) 尺寸:127 mm x 88 mm(对角线 153 mm/6.0) LCD 分辨率:320 x 240 像素 对比度与亮度:用户可调,温度补偿
存储标准 8GB SD 存储卡(兼容 SDHC,FAT32 格式),最大可选 32GB 屏幕保存和多个数据内存,可存储包括录像在内的数据(取决于内存容量)
实时时钟对于趋势模式、瞬变显示和系统监测和事件捕获的时间和日期进行标示
环境
工作温度0 °C ~ +40 °C;+40 °C ~ +50 °C 电池除外
存放温度-20 °C ~ +60 °C
湿度+10 °C ~ +30 °C:95% RH(无冷凝)
+30 °C ~ +40 °C:75% RH(无冷凝)
+40 °C ~ +50 °C:45% RH(无冷凝)
最大工作海拔CAT IV 600 V 和 CAT III 1000 V 最高为 2000 m (6666 ft)
CAT III 600 V 和 CAT II 1000 V 最高为 3000 m (10,000 ft)
最大存储海拔为 12 km (40000 ft)
电磁兼容 (EMC)辐射和抗干扰性符合EN 61326 (2005-12)
接口mini-USB-B 型隔离 USB 端口,用于连接个人电脑 SD 连接卡插槽(可从仪器电池的后侧访问)
保修主机三年保修(零件和人工),附件一年保修

* ≥ 1% 额定电压时为 ± 5%;< 1% 额定电压时为 ± 0.05% 额定电压
** 按 IEC 61000-4-30 为 50Hz/60Hz 额定频率
*** 400Hz 测量不支持闪变、电源信号及监控器模式。
****适用于 50 V 至 500 V 额定电压。



型号名称描述
Fluke-438-II三相电能质量和电机分析仪
包括:
  • 测试导线组

  • i430 纤细柔性电流探头 (4)

  • 电池

  • 电源适配器

  • WiFi/SD 组合卡

  • 便携软包

  • 包含 PowerLog 430-II 软件和用户文档的 CD Rom 光盘

Fluke-438-II/Basic无柔性电流探头的三相电能质量和电机分析仪(不包括 FC WiFi SD 卡)
包含:
  • 测试导线组

  • 电池

  • 电源适配器

  • 8GB SD 卡

  • 便携软包

  • 包含 PowerLog 430-II 软件和用户文档的 CD Rom 光盘

Fluke-438-II/INTL国际版三相电能质量和电机分析仪(不包括 FC WiFi SD 卡)
包含:
  • 测试导线组

  • i430 纤细柔性电流探头 (4)

  • 电池

  • 电源适配器

  • 8GB SD 卡

  • 便携软包

  • 包含 PowerLog 430-II 软件和用户文档的 CD Rom 光盘

Fluke-438-II/MA430-II 电机分析仪升级套件
包含:
  • 固件升级包,用于为现有 Fluke 434、435 和 437 II 系列电能质量分析仪增加电机分析功能


Cables and Hardware
GPS430GPS430 时间同步模块


Clips
AC285SureGrip™ 鳄鱼夹


PC Adapter and Software
FLK-FC-SD CARDFluke Connect 无线 SD 卡


机套和挂件
C435C430 滚动硬盒


电池,充电器和适配器
BC430BC430 线路电压适配器/电池充电器
BP290Fluke 190 II 系列专用 2400 mAh 锂电池
BP291Fluke 190 II 系列专用 4800 mAh 高容量锂电池
EBC290外部电池充电器,从仪器外部给 BP290 或 BP291 充电
电流钳
90i-610s90i-610s 1A 至 600A 交/直流电流探头
i1000s交流电电流探头
i3000s交流电电流钳表
i30sAC/DC 电流钳表
i400s交流电电流钳表
i5sPQ3i5sPQ3、5 A 交流电流钳表、3 件装


选件
HH290Scopeweber 190 II 系列专用挂钩


Test Leads
TLS430Fluke TLS430 – 测试线和鳄鱼夹(4 个黑色和 1 个绿色)
WC100WC100 色标本地化套件
