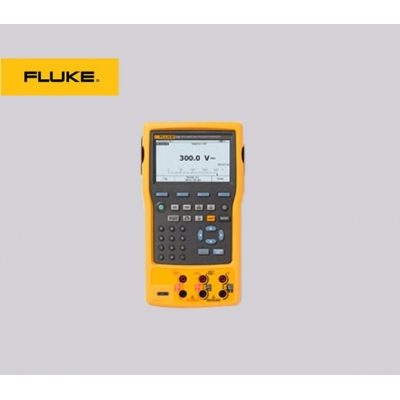

多功能过程校验仪

  • 型号754/754PLUS
  • 品牌Fluke
  • 价格

Fluke 754/754PLUS多功能过程校验仪中的功能可以满足您的全部所需,Fluke 744 和其他系列产品也将会不断推陈出新!结合使用了 HART 通信功能来提供集成的通信校准仪。这款功能强大、性能可靠的工具是校准、维护和检查 HART 和其他仪器的不二之选。

  1. 概述
  2. 型号
  3. 选件

Fluke 754

更智能。更快捷。

新环境拍照苛刻环境下更易使用

754/754PLUS多功能过程校验仪是一款强大的多功能记录过程校准仪,使用该校准仪,您可以下载用软件创建的程序、列表和说明,或者上传数据进行打印、归档和分析。754/754PLUS还特别内置了功能强大的 HART® 接口,您现在通过单独的通信器执行的所有日常任务几乎都可以使用该接口来完成。


  • 全面升级了语言操作系统,提供简洁友好的中文操作界面,更便于中国用户操作,极大地提升了专业人员进行现场校准和故障诊断的工作效率。

  • 测量电压、电流 (mA)、RTD、热电偶、频率和电阻,以测试传感器、变送器和其他仪器。

  • 输出/模拟电压、电流 (mA)、热电偶、RTD、频率、电阻和压力以校准变送器。

  • 热工信号校验仪测量电流的同时,在测试过程中为变送器提供回路电源。

  • 使用福禄克的 29 种 700Pxx 压力模块之一测量/输出压力。

  • 创建并运行自动化的校准前/校准后校准程序,以满足质量计划或规定。记录结果并存档。

  • 对下载的程序和校准结果保存长达一周的时间。

  • 热工信号校验仪具备多种功能,如自动步进、自定义单位、测试过程中由用户输入值、单点和双点开关测试、平方根 DP 流量测试、可编程测量延时等。

  • 易于使用。

  • 三年保修。

  • 高亮度双显示屏。

  • 同时读取输出参数和测量参数。

  • 镍氢充电电池可连续使用 10 个小时。内含气体压力计。

  • 处理快速的脉冲式 RTD 变送器和 PLC,脉冲短至 1 毫秒。

  • 热工信号校验仪带有 DPC/Track 取样软件。

  • 与多种资产管理软件包兼容 。

HART 功能

Fluke 754/754PLUS 多功能过程校验仪几乎可完成您现在通过单独的通信器执行的所有日常任务。事实上,它可以提供 275 HART 通信器的通信功能。

  • 对于日常 HART 校准和维护,无需任何外部保护壳或其他工具。

  • 热工信号校验仪提供快捷的 HART 通信。

  • 支持常见的 HART 变送器型号,与任何其他 HART 现场校准仪相比,具有更多设备特定的命令支持。

  • 可使用多主机、爆发模式和多分支结构配置。

  • 当添加其他仪器以及发布新 HART 版本时,易于更新。

  • 质询以确定设备类型、制造商、型号、标签。

  • 重新配置双传感器温度变送器的传感器映射。

  • 读取 HART PV 函数和智能变送器数字输出,同时测量模拟 mA 输出。

  • 读取和写入 HART 配置函数,对 PV 范围点、衰减和其他顶级配置设置进行现场调整。

  • 热工信号校验仪通过读取和写入 HART 标签字段重新对智能变送器添加标签。

广泛的 HART 协议支持






制造商压力仪表温度仪表   科里奥利仪表
ABB/Kent-Taylor600T658T1
ABB/Hartmann & BraunContrans P1,
AS 800 Series


Endress & HauserCERABAR S,
CERABAR M,
DELTABAR S
TMT 1221,TMT 1821,
TMT 1621

Foxboro Eckardt
TI/RTT201
Foxboro/InvensysI/A Pressure

FujiFCX
FCXAZ
FRC
HoneywellST3000STT25T1,
STT25H1

Micro Motion

2000
2000 IS
9701
9712
9739
Moore Products
3441
Rosemount1151
2088
3001C
3051, 3051S
3044C
644
3144
3244, 3144P

SiemensSITRANS P DS
SITRANS P ES


SMARLD301TT3011
ViatranI/A Pressure

WikaUNITRANST32H1
YokogawaEJAYTA 110, 310
and 320


测量精确度
直流电压  1 年  2 年100.000 mV     0.02%+0.005 mV     0.03%+0.005 mV    3.00000 V 0.02%+0.00005 V 0.03%+0.00005 V30.0000 V 0.02%+0.0005 V 0.03%+0.0005 V300.00 V 0.05%+0.05 V 0.07%+0.05 V
交流电压范围 40 to 500 Hz       分辨率  1 年2 年  3.000 V 0.001 V     0.5%+0.002 V     1.0%+0.004 V    30.00 V 0.01 V 0.5%+0.02 V 1.0%+0.04 V300.0 V 0.1 V 0.5%+0.2 V 1.0%+0.2 V
直流电流   1 年  2 年30.000 mA         0.01% + 5 uA      0.015%+7 uA   110.00 mA 0.01% + 20 uA 0.015%+30 uA
电阻   1 年  2 年10.000 Ω 0.05% + 50 mΩ     0.07%+70 mΩ    100.00 Ω 0.05% + 50 mΩ 0.07%+70 mΩ1.0000 kΩ  0.05% + 500 mΩ 0.07%+0.5 Ω10.000 kΩ 0.1% + 10 Ω 0.15%+15 Ω
热工信号校验仪频率   分辨率  精确度(2 年)1.00 至 110.00 Hz 0.01Hz    0.05 Hz   110.1 至 1100.0 Hz 0.1 Hz 0.5 Hz1.101 至 11.000 kHz  0.001kHz 0.005 kHz11.01 至 50.00 kHz 0.01 kHz 0.05 kHz



输出精确度
直流电压   1 年 2 年100.000 mV     0.01%+0.005 mV     0.015%+0.005 mV   1.00000 V 0.01%+0.00005 V 0.015%+0.0005 V15.0000 V 0.01%+0.0005 V 0.015%+0.0005 V
直流电流 1 年2 年22.000 mA (Source) 0.01%+ 0.003 mA 0.02%+ 0.003 mACurrent Sink (Simulate) 0.02% + 0.007 mA 0.04% + 0.007 mA
电阻   1 年  2 年10.000 Ω      0.01% + 10 mΩ     0.015% + 15 mΩ    100.00 Ω 0.01% + 20 mΩ 0.015% + 30 mΩ1.0000 kΩ 0.02% + 0.2 Ω 0.03% + 0.3 Ω10.000 kΩ 0.02% + 3 Ω 0.03% + 5 Ω
频率分辨率(精度)2 年0.1 至 10.99 Hz 0.01 Hz0.01 至 10.99 Hz 0.01 Hz11.00 至 109.99 Hz 0.1 Hz110.0 至1099.9 Hz 0.1 Hz1.100 至 21.999 kHz 0.002kHz22.000 至 50.000 kHz         0.005kHz


技术数据
热工信号校验仪数据记录功能测量功能 : 电压、电流、电阻、频率、温度、压力读数速率 : 1、2、5、10、20、30 或 60 次/分钟最大记录长度 : 8000 个读数(对于 30 或 60 次/分钟,为 7980 个)
斜坡功能
输出功能 : 电压、电流、电阻、频率、温度速率 : 4 步/秒跳闸检测 : 连续性或电压(输出电流时,无法进行连续性检测)
回路电源功能
电压 : 可选,26 V精确度 : 10%,22 mA 时最小值为 18 V最大电流 : 25 mA,短路保护最大输入电压 : 直流 50 V
步进功能 输出功能 电压、电流、电阻、频率、温度手动步进 可选步进,使用箭头按钮进行更改自动步进  函数、起动延时、步进值、步进时间、循环等可完全编程



环境规格
热工信号校验仪工作温度 -10 °C to +50 °C
储存温度  -20 °C to +60 °C
防尘/防水 符合 IP52,IEC
工作海拔 平均海平面之上 3000 米(9842 英尺)



安全规格
机构认证CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, 和EN610-1:1993



机械和通用规格

热工信号校验仪大小

136 x 245 x 63 mm (5.4“ x 9.6 x 2.5)

热工信号校验仪重量

1.2 kg (2.7 lb)

电池

内部锂离子电池组:7.2V, 4400mAh, 30 Wh

电池寿命

通常大于 8

更换电池通过按触式开关打开,无需打开校准仪,也无需使用其他工具

侧端口连接

压力模块连接器
将接口与 PC 相连的 USB 连接器
数字仪器 (HART) 连接器
可选电池充电器/消除器的连接

数据存储容量

周的校准程序结果

90 天规格

754/754PLUS 的标准规格间隔是 年和 年。
90 天典型测量和输出精确度可以通过以下方式估算
将一年“读数百分比或“输出百分比规格除以 。
最低规格表示为“满量程百分比或者
连续“计数或“欧姆值。

温度、电阻温度探测器

度数或读数百分比

类型 α )

范围 °C

测量 °C 2

源电流

输出° CAllowable current 2

1 年2 年
1 年2 年
100 Ω Pt (385)-200 100
100 800
0.07 °C
0.02 % + 0.05 °C
0.14 °C
0.04 % + 0.10 °C
1 mA0.05 °C
0.0125 % + 0.04 °C
0.10 °C
0.025 % + 0.08 °C
0.1 mA  10 mA
200 Ω Pt (385)-200 100
100 630
0.07 °C
0.02 % + 0.05 °C
0.14 °C
0.04 % + 0.10 °C
500 μA0.06 °C
0.017 % + 0.05 °C
0.12 °C
0.034 % + 0.10 °C
0.1 mA  1 mA
500 Ω Pt (385)-200 100
100 630
0.07 °C
0.02 % + 0.05 °C
0.14 °C
0.04 % + 0.10 °C
250 μA0.06 °C
0.017% + 0.05 °C
0.12 °C
0.034 % + 0.10 °C
0.1 mA  1 mA
1000 Ω Pt (385)-200 100
100 630
0.07 °C
0.02 % + 0.05 °C
0.14 °C
0.04% + 0.10 °C
150 μA0.06 C
0.017 % + 0.05 °C
0.12 C
0.034 % + 0.10 °C
0.1 mA 1 mA
100 Ω Pt (3916)-200 100
100 630
0.07 °C
0.02 % +0.05 °C
0.14 °C
0.04 % +0.10 °C
1 mA0.05 °C
0.0125 % + 0.04 °C
0.10 °C
0.025 % + 0.08 °C
0.1 mA  10 mA
100 Ω Pt (3926)-200 100
100 630
0.08 °C
0.02 % +0.06 °C
0.16 °C
0.04 % +0.12 °C
1 mA0.05 °C
0.0125 % + 0.04 °C
0.10 °C
0.025 % + 0.08 °C
0.1 mA  10 mA
10 Ω Cu (427)-100 2600.2 °C0.4 °C3 mA0.2 °C0.4 °C0.1 mA  10 mA
120 Ω Ni (672)-80 2600.1 °C0.2 °C1 mA0.04 °C0.08 °C0.1 mA  10 mA

1 对于2 线和3 线RTD 测量,将技术指标增加 0.4°C。
2 支持脉冲式变送器和PLC,脉冲时间最短至 1 ms

温度,热电偶

类型

输出 °C

测量 °C

输出 °C



1 年2 年1 年2 年
E-250 至 -2001.32.00.60.9

-200 至 -1000.50.80.30.4

-100 至 6000.30.40.30.4

600 至 10000.40.60.20.3
N-200 至 -1001.01.50.60.9

-100 至 9000.50.80.50.8

900 至 13000.60.90.30.4
J-210 至 -1000.60.90.30.4

-100 至 8000.30.40.20.3

800 至 12000.50.80.30.3
K-200 至 -1000.71.00.40.6

-100 至 4000.30.40.30.4

400 至 12000.50.80.30.4

1200 至 13720.71.00.30.4
T-250 至 -2001.72.50.91.4

-200 至 00.60.90.40.6

0 至 4000.30.40.30.4
B600 至 8001.32.01.01.5

800 至 10001.01.50.81.2

1000 至 18200.91.30.81.2
R-20 至 02.32.81.21.8

0 至 1001.52.21.11.7

100 至 17671.01.50.91.4
S-20 至 02.32.81.21.8

0 至 2001.52.11.11.7

200 至 14000.91.40.91.4

1400 至 17671.11.71.01.5
C0 至 8000.60.90.60.9

800 至 12000.81.20.71.0

1200 至 18001.11.60.91.4

1800 至 23162.03.01.32.0
L-200 至 -1000.60.90.30.4

-100 至 8000.30.40.20.3

800 至 9000.50.80.20.3
U-200 至 00.60.90.40.6
0 至 6000.30.40.30.4
BP0 至 10001.01.50.40.6

1000至20001.62.40.60.9

2000 至 25002.03.00.81.2
XK-200 至 3000.20.30.20.5
300 至 8000.40.60.30.6


型号名称描述

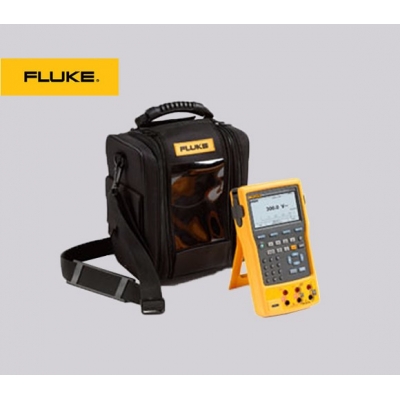

Fluke 754/754PLUS多功能过程校验仪-文档化全功能过程校准器—HART 包括 :BC7240 电池充电器BP7240 锂电池电池组DPCTrack 2 ™ 软件说明书可溯源的 NIST 校准报告和数据三套 TP220 测试探头和三套“长齿鳄鱼夹两套 AC280 钩夹C799 现场软工具袋携包USB 通信线缆,福禄克 754HHC HART 通信线缆Fluke 754PLUS 额外包含DPCTRACK-REPORTER SOFTWARE


Clips
AC220SureGrip™ 鳄鱼夹
AC280SureGrip™ 挂勾探针
AC285SureGrip™ 鳄鱼夹


Test Probes
TP74灯笼式探针测试探头组
TP920测试探头适配器套件
压力校准套件
700PCKFluke 700PCK 压力校准套件


压力泵和附件
700PMP压力泵
700HTH-1Fluke 700HTH-1 液压测试软管
700HTP-2Fluke 700HTP-2 液压试压泵
700PRV-1Fluke 700PRV-1 泄压阀套件
700PTP-1Fluke 700PTP-1 气压测试泵


差压模块
700P00差压模块 1 in. H2O (2.5 mbar)
700P01差压模块 10 in H2O (25 mbar)
700P02差压模块 1 psi (70 mbar)
700P03差压模块 5 psi (340 mbar)
700P04差压模块 15 psi (1000 mbar)
差压模块接液面
700P22差压模块 1 psi (70 mbar)
700P23差压模块 5 psi (340 mbar)
700P24差压模块 15 psi (1000 mbar)


绝压模块
700PA3绝对压力模块
700PA4绝对压力模块
700PA5绝对压力模块
700PA6绝对压力模块


双压力模块
700PD2双压力模块
700PD3双压力模块
700PD4双压力模块
700PD5双压力模块
700PD6双压力模块


机套和挂件
C700C700 硬质仪器箱
C781软携包
C799现场软携包


测试线,探头和线夹
700TLKFluke 700TLK 压力测试线套件
电池,充电器和适配器
BC7240电池充电器/整流器
BP7240锂电池组


软件
750SWFluke 750 SW DPC/TRACK2 软件


真空模块
700PV3真空压力模块
700PV4真空压力模块


Test Leads
TL940微型挂勾测试线组
TL950微型探针测试线组


温度
80CJ-MJ 型公头微型连接器
80CK-MK 型公头微型连接器
80PJ-1珠型探头
80PJ-EXT延长线套件
80PK-1珠型探头
80PK-22SureGrip 浸入式温度探头
80PK-24SureGrip 气体温度探头
80PK-25SureGrip 刺穿式温度探头
80PK-26SureGrip 锥形温度探头
80PK-27SureGrip 工业表面温度探头
80PK-8管夹式温度探头
80PK-9通用探头
80PK-EXT延长线套件
80PT-25SureGrip 刺穿式温度探头
