1587 FC 绝缘万用表

  • 型号F1587FC
  • 品牌FLUKE福禄克
  • 价格

Fluke 1587 FC 绝缘万用表是可让用户为预防性和 PdM 任务执行可靠绝缘测试的一款工具。

  1. 概述
  2. 型号
  3. 附件
  4. 视频

高性能二合一绝缘数字万用表

Fluke 1587 FC 绝缘万用表,在单一、紧凑、手持式的产品中,将数字绝缘测试仪与功能全面、真有效值的数字万用表结合起来,能够在故障排除和预防性维护方面最大化多种用途。

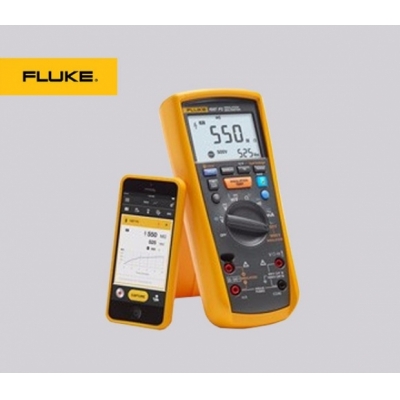

Fluke 1587 FC 绝缘万用表通过 Fluke Connect® 测量应用添加了四项强大的新型诊断功能:

  • 带有 TrendIt™ 图表的 PI/DAR 定时比测试,能够更迅速发现潮湿和污染绝缘问题。

  • 通过 Fluke Connect 存储结果,可不用手写测试结果,减少记录错误,能保存数据,以便在今后长时间内进行历史跟踪

  • 通过应用进行温度补偿有助于建立准确的基线和相关历史数据对比

  • 对设备状况进行跟踪和趋势分析,确定绝缘功能是否退化,通过 Fluke Connect® Assets 现场实时制定决策

产品亮点

  • PI/DAR 定时比测试

  • 带电线路检测在电压大于 30 V 时阻止绝缘测试,以增强用户保护

  • 用于准确测量电机驱动的 VFD 低通滤波器

  • 自动释放电容电压,以增强用户保护

  • 绝缘测试(1587 FC:0.01 MΩ 至 2 GΩ)

  • 适合多种应用的绝缘测试电压(1587 FC:50 V、100 V、250 V、500 V、1000 V)

  • 交流/直流电压、直流电压(毫伏)、交流/直流电流(毫安)、电阻 (Ω)、通断性

  • 电容、二极管测试、温度、最小值/最大值、频率 (Hz)

  • 自动关机以节省电量

  • CAT III 1000 V、CAT IV 600 V 测量类别

  • 带背光灯的大号显示屏

  • 坚固的实用硬箱让您能够携带工作所需的一切物品

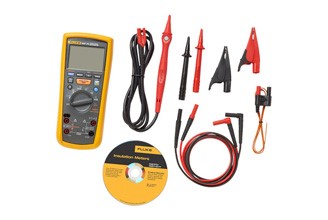

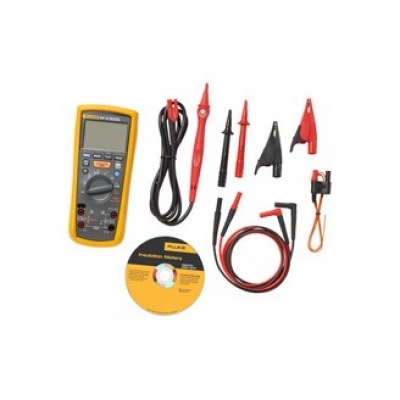

  • 标配附件:远程探头、测试导线和探头、鳄鱼夹、K 型热电偶

  • 可选用 Fluke TPAK 磁力仪挂钩以方便进行双手操作

  • 三年期标准质保;如在购买后 45 天内注册产品,可将质保期延长至五年


电气技术指标
交流电压测量
量程
600.0 mV分辨率0.1 mV
准确度 50 Hz 至 60 Hz ±(读数百分比 + 计数)±(1% + 3)
准确度 60 Hz 至 5000 Hz ±(读数百分比 + 计数)±(2% + 3)
6.000 V分辨率0.001 V
准确度 50 Hz 至 60 Hz ±(读数百分比 + 计数)±(1% + 3)
准确度 60 Hz 至 5000 Hz ±(读数百分比 + 计数)±(2% + 3)
60.00 V分辨率0.01 V
准确度 50 Hz 至 60 Hz ±(读数百分比 + 计数)±(1% + 3)
准确度 60 Hz 至 5000 Hz ±(读数百分比 + 计数)±(2% + 3)
600.0 V分辨率0.1 V
准确度 50 Hz 至 60 Hz ±(读数百分比 + 计数)±(1% + 3)
准确度 60 Hz 至 5000 Hz ±(读数百分比 + 计数)±(2% + 3)¹
1000 V分辨率1 V
准确度 50 Hz 至 60 Hz ±(读数百分比 + 计数)±(2% + 3)
准确度 60 Hz 至 5000 Hz ±(读数百分比 + 计数)±(2% + 3)¹
¹ 1 kHz 带宽
低通滤波器电压
量程
600.0 mV分辨率0.1 mV
准确度 50 Hz 至 60 Hz ±(读数百分比 + 计数)±(1% + 3)
准确度 60 Hz 至 400 Hz ±(读数百分比 + 计数)+(2% + 3),-(6 % + 3)
6.000 V分辨率0.001 V
准确度 50 Hz 至 60 Hz ±(读数百分比 + 计数)±(1% + 3)
准确度 60 Hz 至 400 Hz ±(读数百分比 + 计数)+(2% + 3),-(6 % + 3)
60.00 V分辨率0.01 V
准确度 50 Hz 至 60 Hz ±(读数百分比 + 计数)±(1% + 3)
准确度 60 Hz 至 400 Hz ±(读数百分比 + 计数)+(2% + 3),-(6 % + 3)
600.0 V分辨率0.1 V
准确度 50 Hz 至 60 Hz ±(读数百分比 + 计数)±(1% + 3)
准确度 60 Hz 至 400 Hz ±(读数百分比 + 计数)+(2% + 3),-(6 % + 3)
1000 V分辨率1 V
准确度 50 Hz 至 60 Hz ±(读数百分比 + 计数)±(2% + 3)
准确度 60 Hz 至 400 Hz ±(读数百分比 + 计数)+(2% + 3),-(6 % + 3)
直流电压测量
量程分辨率准确度 ±(读数百分比 + 计数)
6.000 V 直流电0.001 V±(0.09% + 2)
60.00 V 直流电0.01 V±(0.09% + 2)
600.0 V 直流电0.1 V±(0.09% + 2)
1000 V 直流电1 V±(0.09% + 2)
输入阻抗10 MΩ(标称)、<100 pF
常规模式抑制比>60 dB @ 50 Hz 或 60 Hz
共模抑制比直流时 >120 dB,50 Hz 或 60 Hz(1 K 非平衡)
准确度适用于 ± 100% 量程。
直流毫伏测量
量程分辨率准确度 ±(读数百分比 + 计数)
600.0 mVdc0.1 mV±(0.1% + 1)
直流和交流电测量
交流 45 Hz 到 1000 Hz
量程400 mA
分辨率0.1 mA
准确度 ±(读数百分比 + 计数)±(1.5% + 2)¹
负荷电压(典型值)2 mV/mA
量程60 mA
分辨率0.01 mA
准确度 ±(读数百分比 + 计数)±(1.5% + 2)¹
负荷电压(典型值)2 mV/mA
DC
量程400 mA
分辨率0.1 mA
准确度 ±(读数百分比 + 计数)±(0.2% + 2)
负荷电压(典型值)2 mV/mA
量程60 mA
分辨率0.01 mA
准确度 ±(读数百分比 + 计数)±(0.2% + 2)
负荷电压(典型值)2 mV/mA
过载600 mA,最多 2 分钟
mA 输入端子的保险丝保护0.44 mA、1000 V、IR 10 kA
交流转换输入信号通过交流耦合和校准转换为正弦波输入有效值。
转换为真有效值响应,位于 5% 到 100% 的量程之间。300 mA 内,输入信号波峰因数最大为 3,在 600mA 时,线性下降到 ≤ 1.5。对于非正弦波形,最大为 3 的波峰因数应加上 +(2% 读数 + 2% FS)典型值。
¹ 1 kHz 带宽
欧姆测量
量程分辨率准确度 +(读数百分比 + 计数)¹
600.0 Ω0.1 Ω±(0.9% + 2)
6.000 kΩ0.001 kΩ±(0.9% + 2)
60.00 kΩ0.01 kΩ±(0.9% + 2)
600.0 kΩ0.1 KΩ±(0.9% + 2)
6.000 MΩ0.001 MΩ±(0.9% + 2)
50.0 MΩ ²0.01 MΩ±(1.5% + 3)
过载保护1000 V rms 或直流
开路测试电压<8.0 V 直流
短路电流< 1.1 mA
¹ 准确度适用于 0% 至 100% 量程
² 最大相对湿度 80%
二极管测试
二极管测试显示显示压降:1.0 mA 额定测试电流下为 0.6 V
准确度±(2% + 3)
通断性测试
通断性测试值测试电阻低于 25 Ω 时,发出连续声音,高于 100 Ω 时关闭。最大读数;1000 Ω
开路电压<8.0 V
短路电流1.0 mA 典型值
过载保护1000 V 真有效值
响应时间>1 毫秒
频率测量
量程分辨率准确度 ±(读数百分比 + 计数)
99.99 Hz0.01 Hz±(0.1% + 1)
999.9 Hz0.1 Hz±(0.1% + 1)
9.999 kHz0.001 kHz±(0.1% + 1)
99.99 kHz0.01 kHz±(0.1% + 1)
频率计数器灵敏度
600.0 mV ac交流电压灵敏度(有效值正弦波)¹  5 Hz 至 20 kHz100.0 mV
交流电压灵敏度(有效值正弦波)¹  20 kHz 至 100 kHz150.0 mV
直流触发电平¹至 20 kHz²不适用
6.0 V交流电压灵敏度(有效值正弦波)¹  5 Hz 至 20 kHz1.0 V
交流电压灵敏度(有效值正弦波)¹  20 kHz 至 100 kHz1.5 V
直流触发电平¹至 20 kHz²-400.0 mV 和 2.5 V
60.0 V交流电压灵敏度(有效值正弦波)¹  5 Hz 至 20 kHz10.0 V
交流电压灵敏度(有效值正弦波)¹  20 kHz 至 100 kHz36.0 V
直流触发电平¹至 20 kHz²1.2 V 和 4.0 V
600.0 V交流电压灵敏度(有效值正弦波)¹  5 Hz 至 20 kHz100.0 V
交流电压灵敏度(有效值正弦波)¹  20 kHz 至 100 kHz-
直流触发电平¹至 20 kHz²12.0 V 和 40.0 V
1000.0 V交流电压灵敏度(有效值正弦波)¹  5 Hz 至 20 kHz300.0 V
交流电压灵敏度(有效值正弦波)¹  20 kHz 至 100 kHz-
直流触发电平¹至 20 kHz²12.0 V 和 40.0 V
¹ 指定准确度的最大输入值 = 10 倍量程(最高 1000 V)。低频下的噪声和幅值可能会影响准确度
² 满幅输入下无法达到 100 kHz
电容
量程 精度准确度 ±(读数百分比 + 计数)
1000 nF1 nF±(1.2% + 2)
10.00 μF0.01 μF±(1.2% + 2)
100.0 μF 0.1 μF±(1.2% ±90 次计数)
9999 μF1 μF±(1.2% ±90 次计数)
温度测量
量程 精度准确度 ±(读数百分比 + 计数)¹
-40 °C 至 537 °C0.1 °C±(1% + 10 次计数)
-40 ° F 至 998 ° F0.1 °F±(1% + 18 次计数)
¹ 准确度适用于仪表的环境温度发生改变后稳定 90 分钟后的测量值
绝缘规格
测量值范围0.01 MΩ 至 2 GΩ
测试电压50、100、250、500、1000 V
测试电压准确度+20%、-0%
短路测试电流1 mA(标称)
自动放电放电时间 < 0.5 秒,C = 1 µF 或更少
通电电路检测在初始化测试前,如果终端电压 > 30 V,进行抑制测试
最大电容性负载在 1 µF 以下的负载可操作
输入电压
50 V (0% to +20%)显示范围0.01 至 6.00 MΩ
分辨率0.01 MΩ
测试电流1 mA @ 50 kΩ
电阻准确度 ±(读数百分比 + 计数)±(3% + 5 次计数)
显示范围6.0 至 50.0 MΩ
分辨率0.1 MΩ
测试电流1 mA @ 50 kΩ
电阻准确度 ±(读数百分比 + 计数)±(3% + 5 次计数)
100 V (0% to +20%)显示范围0.01 至 6.00 MΩ
分辨率0.01 MΩ
测试电流1 mA @ 100 kΩ
电阻准确度 ±(读数百分比 + 计数)±(3% + 5 次计数)
显示范围6.0 至 60.0 MΩ
分辨率0.1 MΩ
测试电流1 mA @ 100 kΩ
电阻准确度 ±(读数百分比 + 计数)±(3% + 5 次计数)
显示范围60 至 100 MΩ
分辨率1 MΩ
测试电流1 mA @ 100 kΩ
电阻准确度 ±(读数百分比 + 计数)±(3% + 5 次计数)
250 V (0% to +20%)显示范围0.1 至 60.0 MΩ
分辨率0.1 MΩ
测试电流1 mA @ 250 kΩ
电阻准确度 ±(读数百分比 + 计数)±(1.5% + 5 次计数)
显示范围60 至 250 MΩ
分辨率1 MΩ
测试电流1 mA @ 250 kΩ
电阻准确度 ±(读数百分比 + 计数)±(1.5% + 5 次计数)
500 V (0% to +20%)显示范围0.1 至 60.0 MΩ
分辨率0.1 MΩ
测试电流1 mA @ 500 kΩ
电阻准确度 ±(读数百分比 + 计数)±(1.5% + 5 次计数)
显示范围60 至 500 MΩ
分辨率1 MΩ
测试电流1 mA @ 500 kΩ
电阻准确度 ±(读数百分比 + 计数)±(1.5% + 5 次计数)
1000 V (0% to +20%)显示范围0.1 至 60.0 MΩ
分辨率0.1 MΩ
测试电流1 mA @ 1 MΩ
电阻准确度 ±(读数百分比 + 计数)±(1.5% + 5 次计数)
显示范围60 至 600 MΩ
分辨率1 MΩ
测试电流1 mA @ 1 MΩ
电阻准确度 ±(读数百分比 + 计数)±(1.5% + 5 次计数)
显示范围0.6 至 2.0 GΩ
分辨率100 MΩ
测试电流1 mA @ 1 MΩ
电阻准确度 ±(读数百分比 + 计数)±(10% + 3 次计数)
通用技术指标
施加到任何端子的最大电压一般为1000 V
存放温度-40 °C 至 60 °C(-40 °F 至 140 °F)
工作温度-20 °C 至 55 °C(-4 °F 至 131 °F)
温度系数温度 < 18 °C 或 > 28 °C(< 64 °F 或 > 82 °F)时,0.05 x(指定准确度)/°C
相对湿度无冷凝
10 °C 至 30 °C(50 °F 至 86 °F)时,0% 至 95%
30 °C 至 40 °C(86 °F 至 104 °F)时,0% 至 75%
40 °C 至 55 °C(104 °F 至 131 °F)时,0% 至 40%
振动测试仪随机,2 g,5-500 Hz,依据 MIL-PRF-28800F 2 类仪器
无线电频率通信2.4 GHz ISM 波段
无线电频率认证FCC:T68-FBLE,IC:6627A-FBLE
电磁兼容
国际IEC 61326-1:便携式电磁环境;IEC 61326-2-2 CISPR 11:1 组,A 类
1 组:设备内部产生和/或使用与传导相关的无线电频率能量,该能量对于设备自身的内部功能必不可少。
A 类:设备适用于非家庭使用以及未直接连接到为住宅建筑物供电的低电压网络的任意设备中。  由于传导干扰和辐射干扰,在其他环境中可能难以保证电磁兼容性。
此设备连接至测试对象后,产生的发射可能会超过 CISPR 11 规定的水平。连接了测试导线和/或测试探头时,该设备可能无法满足本标准的抗扰度要求。
韩国 (KCC)A 类设备(工业广播和通讯设备)
A 类:设备符合工业电磁波设备的要求,销售商或用户应注意这一点。本设备旨在用于商业环境中,而非家庭环境。
美国 (FCC)47 CFR 15 B 子部分。按照第 15.103 条规定,本产品被视为免税设备。
防护等级IEC 60529:IP40(非工作状态)
安全性
IEC 61010-1污染等级 2
IEC 61010-2-033CAT IV 600 V / CAT III 1000 V
电池四节 5 号电池(NEDA 15A 或 IEC LR6)
电池使用时间仪表使用 1000 小时;绝缘测试:在室温下,使用新的碱性电池,仪表可执行至少 1000 次绝缘测试。这些标准结果是在将 1000 V 通过 1 MΩ 电阻的情况下测得的,工作周期为 5 秒钟开,25 秒钟关。
尺寸(高 x 宽 x 长)5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)
重量550 g (1.2 lb)
海拔工作海拔2000 m
储存温度12000 m
过量能力110% 量程,电容除外 (100%)
频率过载保护<107 V Hz
mA 输入端子的保险丝保护0.44A、1000 V、IR 10 kA
