电能质量分析仪PW3198 -

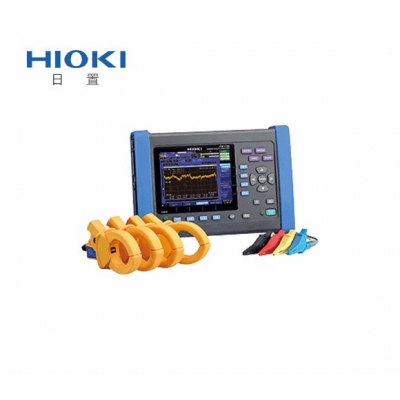

电能质量分析仪PW3198
- 型号PW3198
- 品牌HIOKI/日置
- 价格
1台仪器可同时记录并分析电源问题，符合PQA的世界级标准 ● 可按照全球标准检查电能质量问题（IEC61000-4-30 ClassA） ● 连续进行高精度的测量 ● 安全规格CAT Ⅳ 600V ● 还可测量高次谐波成分，电压测量高达80kHz的宽频带
1台仪器可同时记录并分析电源问题，符合PQA的世界级标准
● 可按照全球标准检查电能质量问题（IEC61000-4-30 ClassA）
● 连续进行高精度的测量（V：标准电压的±0.1%，A和W：±0.2% rdg. ±0.1% f.s.）
● 安全规格CAT Ⅳ 600V
● 还可测量高次谐波成分，电压测量高达80kHz的宽频带
● 宽量程输入，可测量低电压至1300V（三相4线间的电压）高电压
● 瞬间过电压峰值最大6000V，可测量最高700kHz
● 多种接口（LAN、USB、SD卡）
● 使用GPS选件，可保证多台仪器间的数据同步
PW3198主机无法单独测量电压。需要另外购买用于电流、功率测量的钳式传感器。若需要用计算机分析保存在SD卡中的测量数据并制作报告，需要另外购买软件9624-50。
基本参数
| 测量线数 | 除了单相2线/单相3线/三相3线/三相4线，另外ch4测量电压/电流（直流或交流） |
|---|---|
| 电压量程 | ch1~ch3：电压测量600.00Vrms，瞬间电压测量峰值6.0000kV ch：600.00Vrms或DC，瞬间电压测量峰值6.0000kV |
| 电流量程 | AC500.00mA~5.0000kA（测量范围根据使用的传感器不同而不同） |
| 功率量程 | 300.00W~3.0000MW（根据使用的电压、电流量程自动决定） |
| 基本精度 | 电压：±0.1% rdg. 电流：±0.2% rdg. ±0.1% f.s. + 电流传感器精度 有功功率：±0.2% rdg. ±0.1% f.s. +电流传感器精度 |
| 测量功能 | 1,瞬间过电压：2MHz采样率 2,频率1个波形：从1个波形开始运算 200kHz采样率 3,电压1/2有效值、电流1/2有效值：每错开半个波形的1个波形运算 4,电压上升、电压下降、瞬间中断：电压1/2有效值时检测 5,冲击电压：电压1/2有效值时检测 6,电压波形比较：自动生成并比较判断区域 7,瞬间闪变值：符合IEC61000-4-15 8,频率：从10个波形、12个波形开始运行 40~70Hz 9,频率10秒间：从10秒间的波形开始运算 40~70Hz 10,电压波形峰值、电流波形峰值 11,电压、电流、有功功率、视在功率、无功功率、有功累积功率、无功累积功率、 功率因数、位移功率因数、电压不平衡度、电流不平衡度 12,高次谐波（电压/电流）：2k~80kHz频带 13,谐波/相位角（电压/电流），谐波功率：第0次~第50次 14,谐波电压电流相位差：第1次~第50次 15,综合谐波畸变率（电压/电流） 16,间谐波（电压/电流）：第0.5次~第49.5次 17,K因素（倍增率） 18,V10闪变，IEC闪变（短/长） |
| 最长记录时间 | 反复功能ON时：1年，最多记录事件数：55000件（1周最多1000件） 反复功能OFF时：35天，最多记录时间数：1000件 |
| 接口 | SD/SDHC卡（最大32GB），RS-232C，LAN（HTTP服务器功能），USB2.0 |
| 显示 | 6.5英寸TFT彩色LCD（640×480点） |
| 电源 | AC适配器Z1002（100~240V，额定1.7A，50/60Hz）电池组Z1003（连续使用时间180分钟，通过连接AC适配器充电，充电时间为5小时30分） |
| 体积和重量 | 300W× 211H× 68D mm, 2.6 kg（含电池组Z1003） |
| 附件 | SD存储卡2GB Z4001×1，电压线L1000×1（红、黄、蓝、灰、黑×4，鳄鱼夹×8），AC适配器Z1002×1，电池组Z1003×1，吊带×1，USB连接线×1，说明书×1，测量指南×1 |
