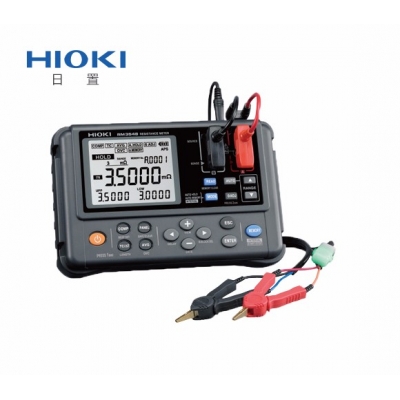

电阻计RM3548

电阻计RM3548

型号RM3548
品牌HIOKI/日置
价格

可测量μΩ到MΩ的高精度便携式微电阻计 ● 基本精度0.02%，最小分辨率0.1μΩ，最大测试电流1A ● 可测范围0.0μΩ（测试电流1A）~3.5MΩ ● 仅需将探头接触被测物，即可简单记录，最多1000个数据 ● 通过间隔测量，可采集温度上升实验中的数据 ● 便携式，适用于维修保养以及大型产品的检查

概述
型号
附件
视频

可测量μΩ到MΩ的高精度便携式微电阻计

● 基本精度0.02%，最小分辨率0.1μΩ，最大测试电流1A
● 可测范围0.0μΩ（测试电流1A）~3.5MΩ
● 仅需将探头接触被测物，即可简单记录，最多1000个数据
● 通过间隔测量，可采集温度上升实验中的数据
● 便携式，适用于维修保养以及大型产品的检查

基本参数

电阻测量量程	3 mΩ (最大显示3.5000 mΩ, 分辨率0.1 μΩ)～3 MΩ量程 (最大显示3.5000 MΩ, 分辨率100 Ω), 10档切换基本精度: ±0.020 % rdg. ±0.007 % f.s.
测量电流	[3mΩ量程时] DC 1A～[3MΩ量程时] DC 500 nA
开路端口电压	最大DC 5.5 V
温度测量	-10.0～99.9℃, 基本精度: ±0.50℃ (和温度探头Z2002的组合精度)
测量速度	固定
显示更新率	电阻测量无OVC时：约100ms，带OVC时：约230ms
功能	温度补偿功能，温度换算功能，偏移电压补偿功能（OVC），比较器（ABS/REF%），长度换算，判断音设置，自动保持，省电功能（APS）
存储功能	存储个数：（手动/自动）最多1000个，（间隔）最多6000个间隔：0.2～10.0s (0.2s步进) 存储数据的获取：显示，U盘（CSV，TXT文件）
其他功能	比较值，面板保存/读取，USB通讯（通过连接计算机，RM3548的内存相当于固定在计算机中的大容量存储器等级）
电源	5号碱性干电池（LR6）×8,连续使用时间：10h（在我司设置的条件下）额定功率: 5 VA
体积及重量	192W × 121H × 55D mm, 770g
附件	夹型测试线L2107×1, 温度探头Z2002×1,5号碱性干电池（LR6）×8，使用说明书×1, USB连接线(A – 迷你B 型) ×1, 背带×1,保险丝×1

适用于大型变压器、马达的低阻测量和检查的便携式电阻计

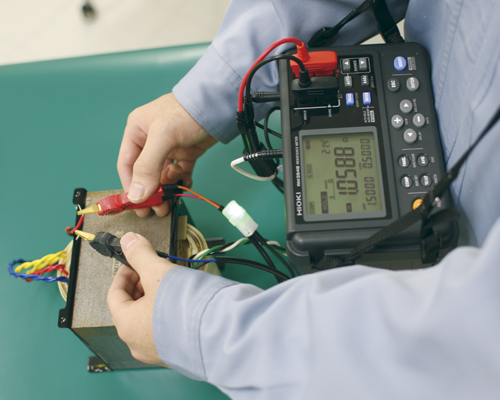

便于进行现场维护保养工作的便携式设计。可以使用附件挂绳将测试主机挂在脖子上，双手拿住夹型测试线进行测量。8节5号干电池供电，测量时间约10小时。（根据测量条件不同，使用时间会不同）

减小热电动势功率的影响的偏置电压校正功能

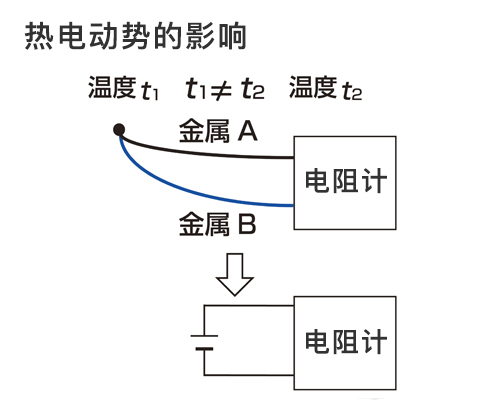

热电动势是指不同金属的连接部分所产生的电位差（如图）。具体来说会在测试探头和被测物接触的部分，测量仪器和测量线的连接部分产生。热电动势的大小根据测量环境的温度不同而不同，温差越大则热电动势越大。RM3548的正负双向流过测试电流，使用各自的检测电压，具备消除热电动势影响的偏置电压校正功能。

将根据环境温度变化的电阻值补偿值标准温度：温度补偿功能

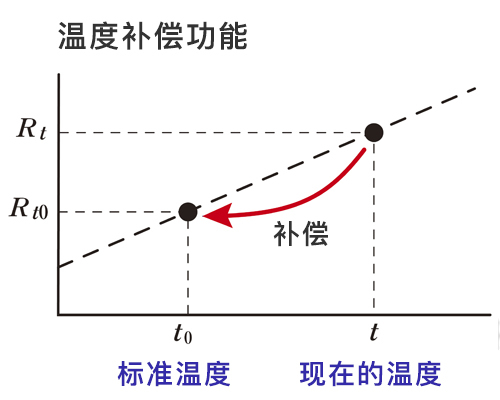

温度补偿功能是即使铜线这种电阻值会因为温度而变化的被测物，也能换算并显示为所设标准温度下的电阻值。通过RM3548中的温度补偿功能，从如图所示实测到的电压值Rt和现在的温度t中，换算成标准温度t0的电阻值Rt0。温度补偿时，使用温度传感器Z2001（RM3548主机标配）。

基本参数

电阻测量量程	3 mΩ (最大显示3.5000 mΩ, 分辨率0.1 μΩ)～3 MΩ量程 (最大显示3.5000 MΩ, 分辨率100 Ω), 10档切换基本精度: ±0.020 % rdg. ±0.007 % f.s.
测量电流	[3mΩ量程时] DC 1A～[3MΩ量程时] DC 500 nA
开路端口电压	最大DC 5.5 V
温度测量	-10.0～99.9℃, 基本精度: ±0.50℃ (和温度探头Z2002的组合精度)
测量速度	固定
显示更新率	电阻测量无OVC时：约100ms，带OVC时：约230ms
功能	温度补偿功能，温度换算功能，偏移电压补偿功能（OVC），比较器（ABS/REF%），长度换算，判断音设置，自动保持，省电功能（APS）
存储功能	存储个数：（手动/自动）最多1000个，（间隔）最多6000个间隔：0.2～10.0s (0.2s步进) 存储数据的获取：显示，U盘（CSV，TXT文件）
其他功能	比较值，面板保存/读取，USB通讯（通过连接计算机，RM3548的内存相当于固定在计算机中的大容量存储器等级）
电源	5号碱性干电池（LR6）×8,连续使用时间：10h（在我司设置的条件下）额定功率: 5 VA
体积及重量	192W × 121H × 55D mm, 770g
附件	夹型测试线L2107×1, 温度探头Z2002×1,5号碱性干电池（LR6）×8，使用说明书×1, USB连接线(A – 迷你B 型) ×1, 背带×1,保险丝×1
