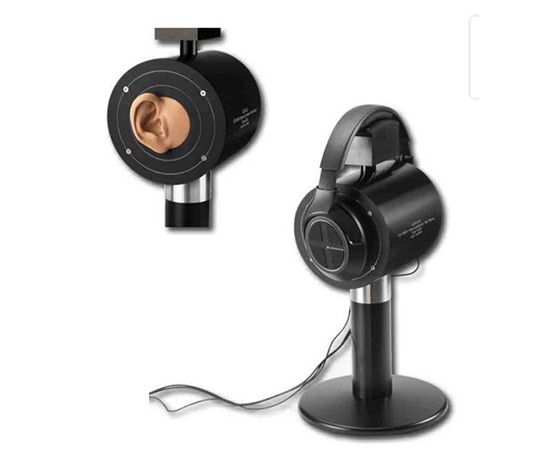

45CA 耳机/听力保护器测试夹具

GRAS 45CA 为可靠、精确的测量提供了基础，其设计符合以下要求

• 安装在弹性底座上的测试夹具，可将典型测试情况下的本底噪声降至最低。提供泡沫塞和润滑脂，以避免沿电缆漏音

• 测试夹具头，用于优化隔音效果

• 用于测试隔音效果的隔音杯和隔音塞

• 可安装一系列模制橡胶 KEMAR 耳廓，例如用于测试耳塞的耳廓

45CA 的设计坚固耐用，非常适合对主动和被动耳塞以及环耳听力保护器进行双耳测试。
它主要用于测试耳塞和耳罩（耳上和耳周）等听力保护装置的性能，也可用于测试耳机和耳机等声源。它配有传声器或耳模拟器，具体取决于要测试的设备和要遵守的标准。
符合 ISO 4869-3、IEC 60318-1 和 IEC 60318-4 标准可确保技术人员、决策者和权威机构在开发和验证听力保护器时获得可重复性和透明数据。
45CA 的耳廓与标准的 KEMAR 耳廓相同，但经过圆角处理，以适合 45CA 的大底板。这种大底板可降低或消除泄漏风险。
45CA 包括两个塞子，用于测量闭合耳朵的隔声量。

我们建议在每次使用前进行校准，以确保测量的准确性。 GRAS 42AP智能活塞发声器或 GRAS 42AA 活塞发声器非常适合这项任务。

TEDS兼容性

所有基于 CCP 的配置（-2、-4、-6、-8、-10 和 -12）均符合 IEEE 1451.4 TEDS v. 1.0 标准。如果您的测量平台支持传感器电子数据表 (TEDS)，您就可以读写属性和校准数据等数据。

典型应用和使用的配置

45CA 耳机/听力保护器测试夹具（非配置）是一个多功能测试平台，您可以根据具体需要进行配置。最常见的配置可向 GRAS 订购，这些配置已组装、校准和测试完毕：

45CA-1 耳机/听力保护器测试夹具，ISO 4869-3 1" 传声器.LEMO

45CA-1 是一种用于测试耳外设备的配置，即用于测量耳罩的插入损耗和耳机的音质。在这种配置中，45CA 配置了两个 GRAS 40EN 1" 压力传声器。该配置符合 ISO 4869-3。

45CA-2 耳机/听力保护器测试夹具，ISO 4869-3 1/2" 传声器.CCP

45CA-2 是一种用于测试耳外设备的配置，即用于测量耳罩的插入损耗和耳机的音质。在这种配置中，45CA 配置了两个 GRAS 40AD 1/2" 压力传声器。该配置符合 ISO 4869-3 标准。

45CA-3 耳机/听力保护器测试夹具，IEC 60318-1 LEMO
45CA-3 配有两个带 40AG 1/2" 外部极化传声器的 RA0039 耳模拟器，用于测量环耳听力保护器的插入损耗和耳机的音质。该配置符合 IEC 60318-1 标准。RA0039 不能与耳廓模拟器一起使用，因此不能用于测量入耳式耳机。

45CA-4 耳机/听力保护器测试夹具，IEC 60318-1 CCP
45CA-4 配有两个有40AO 1/2" 预极化传声器的RA0039 耳模拟器 。该配置符合 IEC 60318-1 标准，用于测量环耳听力保护器的插入损失和耳机的音质。RA0039 不能与耳廓模拟器一起使用，因此不能用于测量入耳式耳机。

45CA-5 耳机/听力保护器测试夹具，IEC 60318-4 LEMO
45CA-5 配有 RA0045 外部极化耳模拟器，可与耳廓模拟器一起使用。它可用于测量耳罩和耳塞的插入损耗，以及耳机和头戴式耳机的音质。其配置符合 IEC 60318-4 标准。

45CA-6 耳机/听力保护器测试夹具，IEC 60318-4 CCP
45CA-6 配有 RA0045-S1 预极化耳模拟器，可与耳廓模拟器一起使用。该配置可用于测量耳罩的插入损耗、耳机和助听器的音质。该配置符合 IEC 60318-4 标准。

45CA-7 耳机/听力保护器测试夹具，IEC 60318-4 LEMO，带人体测量耳廓
45CA-7 配有 RA0045 外部极化耳模拟器和人体测量耳廓。它可用于测量耳罩和耳塞的插入损耗，以及耳机和头戴式耳机的音质。其配置符合 IEC 60318-4 标准。

45CA-8 头戴式耳机/听力保护器测试夹具，IEC 60318-4 CCP，带人体测量耳廓
45CA-8 配有 RA0045-S1 预极化耳模拟器和人体测量耳廓。该配置可用于测量耳罩的插入损失、耳机和助听器的音质。该配置符合 IEC 60318-4 标准。

45CA-9 头戴式耳机/听力保护器测试夹具、高频耳模拟器和人体测量耳针，LEMO
45CA-9 配有 RA0401 外部极化高频耳模拟器和人体测量耳廓。它可用于测量助听器、耳机和头戴式耳机，最高频率可达 20 kHz。该配置符合 IEC 60318-4 标准。

45CA-10 头戴式耳机/听力保护器测试夹具、高频耳模拟器和人体测量耳廓，CCP
45CA-10 配有 RA0402 预极化耳模拟器和人体测量耳廓。它可用于测量助听器、耳机和头戴式耳机，最高频率可达 20 kHz。配置符合 IEC 60318-4。

45CA-11 头戴式耳机/听力保护器测试夹具，高保真耳模拟器和人体测量耳针，LEMO
45CA-11 配有 RA0403 外部极化高保真耳模拟器和人体测量耳廓。它可用于测量助听器、耳机和头戴式耳机，最高频率可达 50 kHz。该配置与 IEC 60318-4 兼容。

45CA-12 头戴式耳机/听力保护器测试夹具，高保真耳模拟器和人体测量耳廓，CCP
45CA-12 配有 RA0404 预极化高保真耳模拟器和人体测量耳廓。它可用于测量助听器、耳机和头戴式耳机，最高频率可达 50 kHz。配置与 IEC 60318-4 兼容。

45CA-13 头戴式耳机/听力保护器测试夹具，低噪音耳模拟器系统
45CA-13 配有 43BB 低噪音耳模拟器系统和人体测量耳廓。它可用于测量助听器、耳机和头戴式耳机。配置与 IEC 60318-4 兼容。

每种配置的特定应用项目都列在 "订购信息 "选项卡下。
