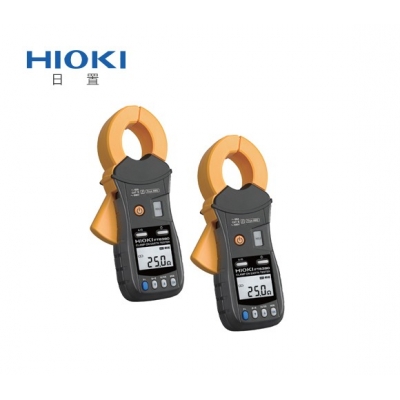

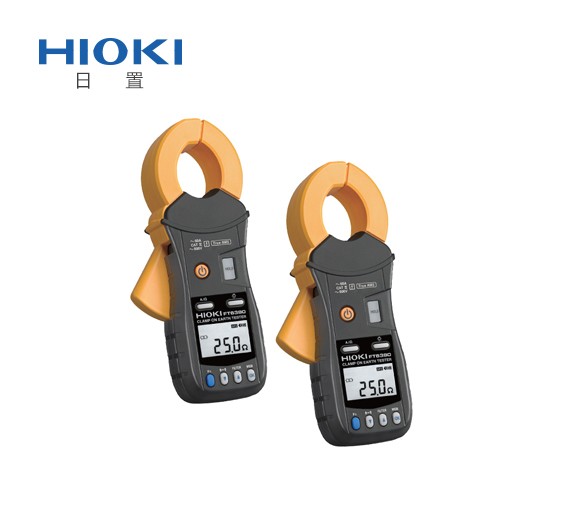

钳形接地电阻测试仪FT6380-50

  • 型号FT6380-50
  • 品牌HIOKI日置
  • 价格

多重的接地的接地电阻测量用接地电阻计 ● 可对应使用HIOKI免费应用软件GENNECT Cross (选件:与无线适配器 Z3210连接时) ● 测试数据通过无线传输导入到Excel表单中 ● 接地阻抗测量使用多重接地 ●测试电源线的漏电流测试 ● 可对应60 A的负载电流测试 ● 薄型传感器即使在狭窄的间隙中也可以进行测量。

  1. 概述
  2. 型号
  3. 附件
  4. 视频

多重的接地的接地电阻测量用接地电阻计

● 可对应使用HIOKI免费应用软件GENNECT Cross (选件:与无线适配器 Z3210连接时)
● 测试数据通过无线传输导入到Excel表单中
● 接地阻抗测量使用多重接地
●测试电源线的漏电流测试
● 可对应60 A的负载电流测试
● 薄型传感器即使在狭窄的间隙中也可以进行测量。

对应 CAT IV 600 V。


存储库、输电塔等多重接地阻抗测试

多重接地专用的钳形接地电阻测试仪。除了可以测试存储库、输电塔,还能测试避雷针等)

图片关键词

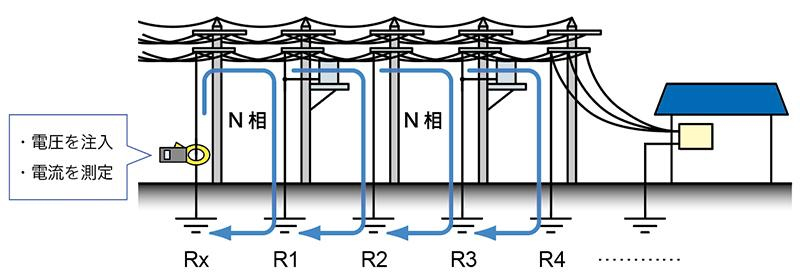

钳形接地电阻测试仪可测试多重接地系统(一根配线就可实现多重接地)

钳夹在需要测量的接地电阻Rx上。夹具具有双芯结构,该双芯结构由注入电压的传感器和测量电流的传感器组成。
1.从电压注入传感器向接地线注入电压V。
2.根据恒定电压和测得的电流,整个接地回路的电阻可通过以下公式计算:

 Rx + 1 / [(1 / R1)+(1 / R2)+(1 / R3)+(1 / R4)+ ...] = V / I第二项比第一项小很多(

 接地极并联连接。接地极越多,第二项越小,则Rx为以下公式计算: Rx= V / I

图片关键词

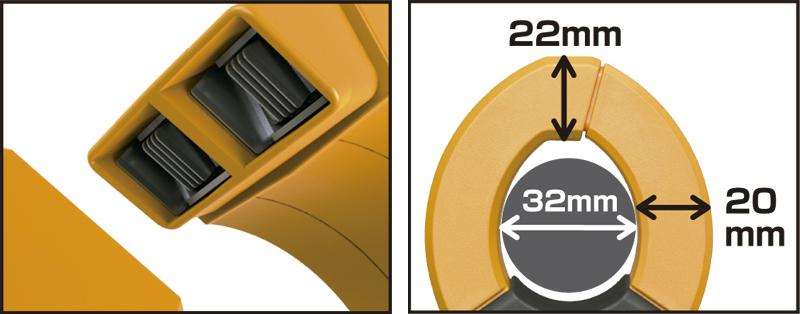

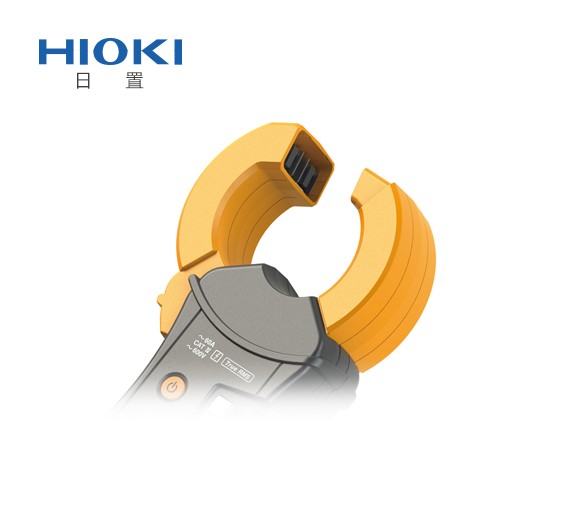

为了应对狭窄间隙、设置了20mm的薄型传感器

图片关键词

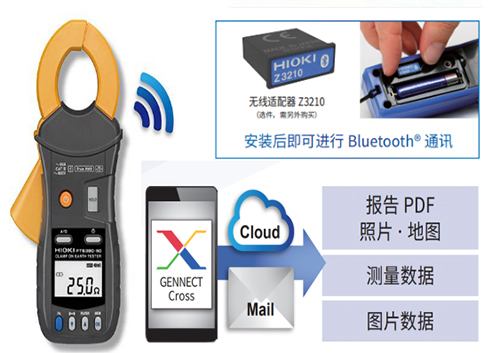

对应无线化无线通信功能让测试更便捷

可对应无线适配器 Z3210(选件)。 将测量值传输到智能手机或者平板设备,并可以标注在现场照片或者图纸上、从而迅速生成报告。


Excel® 表单中直接输入测量值的功能

打开Excel®文件,在选择想要输入测定值的单元格、按测量仪器的Hold键,测量值就会输入到该单元格中。 ※选件无线适配器Z3210 可实现Bluetooth®通信。


测试数据可传输到专用的免费应用软件GENNECT Cross

使用专用的免费应用软件,可实现测量结果的确认、管理、制作报告书同步进行。也可在终端将测试结果传输到测量现场的照片或者是工程图纸上、输入手写笔记等,在现场就能流畅得进行数据管理。此外、还配备地图功能。之前的钳形接地电阻表FT6381,使用了单独只能对应Android的应用软件。
这次发售的产品、使用了与其他产品也能共通的应用软件「GENNECT Cross」,可以与其他的GENNECT Cross对应机型的测试值一起进行报告管理。※选件无线适配器Z3210 可实现Bluetooth®通信。

图片关键词

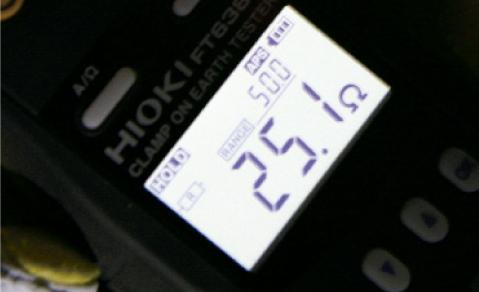

通过声音就能直接判定测量结果

可进行接地电阻值、电流值的比较判定。 测量值不在HI 电平 LO 电平的范围时,通过蜂鸣音进行通知。

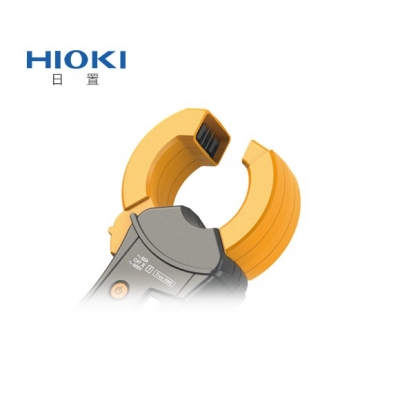

可实现正确测量和重复精度提高的传感器设计

采用可抑制漏磁通的屏蔽设计, 实现了高精度的测量和重复精度的提高。

图片关键词

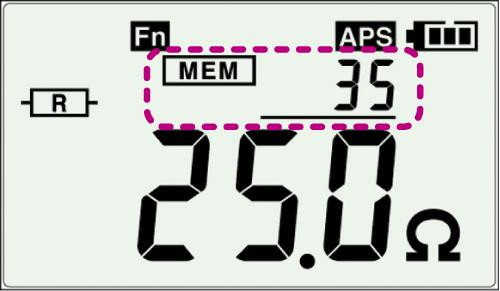

可以保存2000个数据

图片关键词


(精度保证时间1年,调整后精度保证时间1年)

工作方式电压注入和电流测量一体的钳式测量,运算出接地电阻值
※一根接地线变为多重接地的多重接地专用,接地极越多测量值越正确
接地电阻测量0.20Ω(分辨率0.01Ω) ~1600Ω(分辨率20Ω), 10档量程,0.02Ω以下消零,
基本精度:±1.5%rdg ±0.02Ω
电流测量20.00mA(分辨率0.01mA) ~60.0A(分辨率0.1A), 5档量程,0.05mA 以下消零,
基本精度:±2.0%rdg ±0.05mA(30Hz ~400Hz,,真有效值整流),
波峰因数:5.0以下(60A量程时1.7以下)
最大允许电流AC100A 连续,AC200A 2分钟(50/60Hz)
对地间最大额定电压AC600V 测量等级IV(预期的瞬态过电压 8000 V)
存储功能存储保存数量2000个
报警功能电阻/电流报警:阈值以下或超过时引起蜂鸣
谐波[安装 Z3210 时] 可以测量到电流中的谐波电平/含量/总谐波失真最高30次
* 可以用应用软件(GENNECT Cross)显示
其他功能数据保持、背光、滤波、自动省电,无线通信(仅限于搭载Z3210使用时)
显示LCD,最大2000点,显示更新率500ms(约2次/s)
防尘防水性IP40(EN60529:1999+A1:2000),仅钳口闭合时
电源5号碱性电池(LR6))×2
连续使用时间约 40 小时(25 Ω 测量时、背光灯 OFF、未安装 Z3210)
约 35 小时(25 Ω 测量时、背光灯 OFF、安装有 Z3210、无线通讯时)
最大可测量导体直径φ 32 mm
外形尺寸・重量约73W × 218H × 43D mm, 约620 g (电池除外)

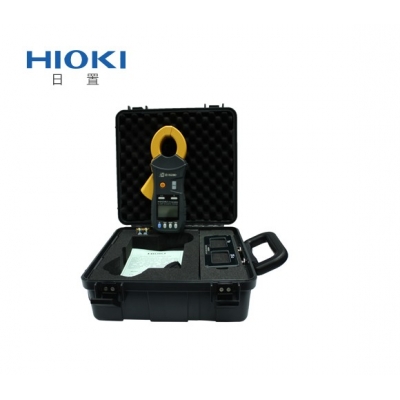

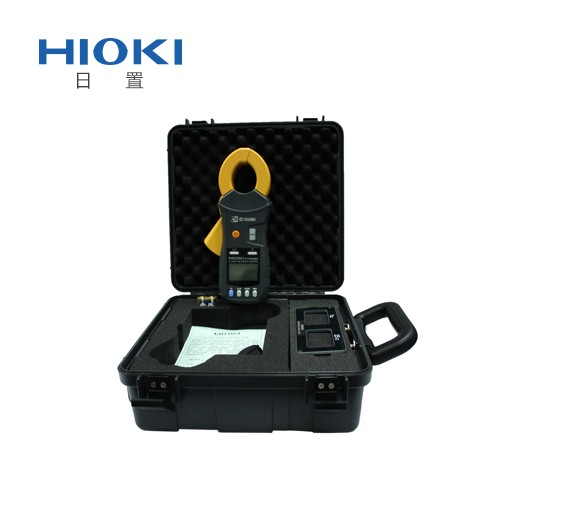

附件携带箱、动作确认用电阻(1 Ω±2%、25Ω±1%)、吊绳、5 号碱性电池(LR6)×2、使用说明书、使用注意事项
