378谐波与能效筛查钳表

  • 型号378FC
  • 品牌福禄克 FLUKE
  • 价格

主要特性 使用钳口测量电压和电流; 测试更快、更安全,采用 FieldSense™ 技术无需触碰带电电线; 电能质量指示器显示设备或电源线是否有故障; 只需更少的步骤即可完成 三相电压和电流测试。

  1. 概述
  2. 型号
  3. 附件
  4. 视频

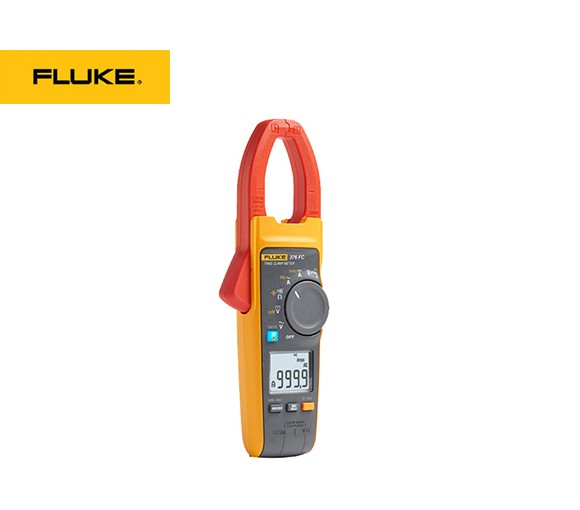

Fluke 378FC谐波与能效筛查钳表


采用 FieldSense™ 技术,测量电压和电流

Fluke 378 FC 真有效值钳表采用 FieldSense™ 技术,使测试更加快速和安全,且无需接触带电导体。通过钳口获得准确的电压和电流测量值。只需将黑色测试导线夹在任何电气接地上,然后将钳口夹住导体,即可在显示屏上查看可靠、准确的电压和电流值。

电能质量指示器可显示设备或电源线是否存在问题

378 FC 钳表具有独特的 PQ 功能,可自动检测电能质量问题。进行 FieldSense 测量时,378 FC 将检测并显示与电流、电压、功率因数或这三者的任意组合有关的电能质量问题。可以快速确定是上游供应端问题,还是下游设备问题。

轻松快速完成三相测量

  • 只需 3 个简单的步骤即可完成三相电压和电流测试

  • 计算全套的相对地和相对相值

  • 显示在智能手机上,并通过 Fluke Connect 软件保存至云端

  • 计算出相序并显示在 Fluke Connect 软件上

  • 无需手写笔记或复杂计算。

使用 iFlex® 探头测量极高电流

通过随附的 iFlex 柔性电流探头,您能够测量高达 2500 A 的交流电流。使用 iFlex 探头可轻松测量拥挤的配线柜和大型导体。

使用随附工具轻松查看和使用

使用 378 FC 钳表,使工作更轻松。检测到稳定的 FieldSense 测量值时,显示器变为绿色。Visual Continuity 还提供亮绿色屏幕,以便检测嘈杂工作区域中的电流连续性。

使用 FlukeConnect® 软件记录、分析和共享结果

使用 Fluke Connect 软件,您可以对测量结果进行远程记录、趋势分析和监控,以查明间歇故障。通过 Fluke Connect,还能够收集数据作为预防性维护计划的基础。

产品规格: Fluke 378FC谐波与能效筛查钳表

通用技术指标
任何端子和接地间的最高电压1000 V
电池类型2 AA IEC LR6 碱性
寿命200 小时
显示屏双读数
自动关机20 分钟
电气
交流电流:通过钳口
量程999.9 A
分辨率0.1 A
精度2 % ± 5 位(45 Hz 至 66 Hz)
波峰因数 (50/60 Hz)500 A 下为 3
600 A 下为 2.5
1000 A 下为 1.42
增加 2 %(C.F.)>2
交流电流:通过柔性电流探头
量程2500 A
分辨率1 A (≤2500 A) 0.1 A (≤999.9 A)
精度3 % ± 5 位(5 Hz 至 500 Hz)
波峰因数 (50/60Hz)1100 A 时为 3.0,
1400 A 时为 2.5
,2500 A 时为 1.42,
增加 2 % (C.F.>2
位置灵敏度
柔性电流探头最佳距离i2500-10 Flexi2500-18 Flex错误
A0.5 in (12.7 mm)1.4 in (35.6 mm)± 0.5%
B0.8 in (20.3 mm)2.0 in (50.8 mm)± 1.0%
C1.4 in (35.6 mm)2.5 in (63.5 mm)± 2.0 %
测量不确定度假定中心的主要导线处于最佳位置、无外部电场或磁场且处于工作温度范围内。
直流电流
量程999.9 A
分辨率0.1 A
精度2 % ±5 位1
[1]使用 ZERO 功能补偿偏差时
交流电压:Field Sense
量程1000 V
分辨率1 V (≤1000V)
精度≤4/0 AWG3 % ± 5 位(45 Hz 至 66 Hz)
≥4/0 AWG5 % ± 5 位(45 Hz 至 66 Hz)

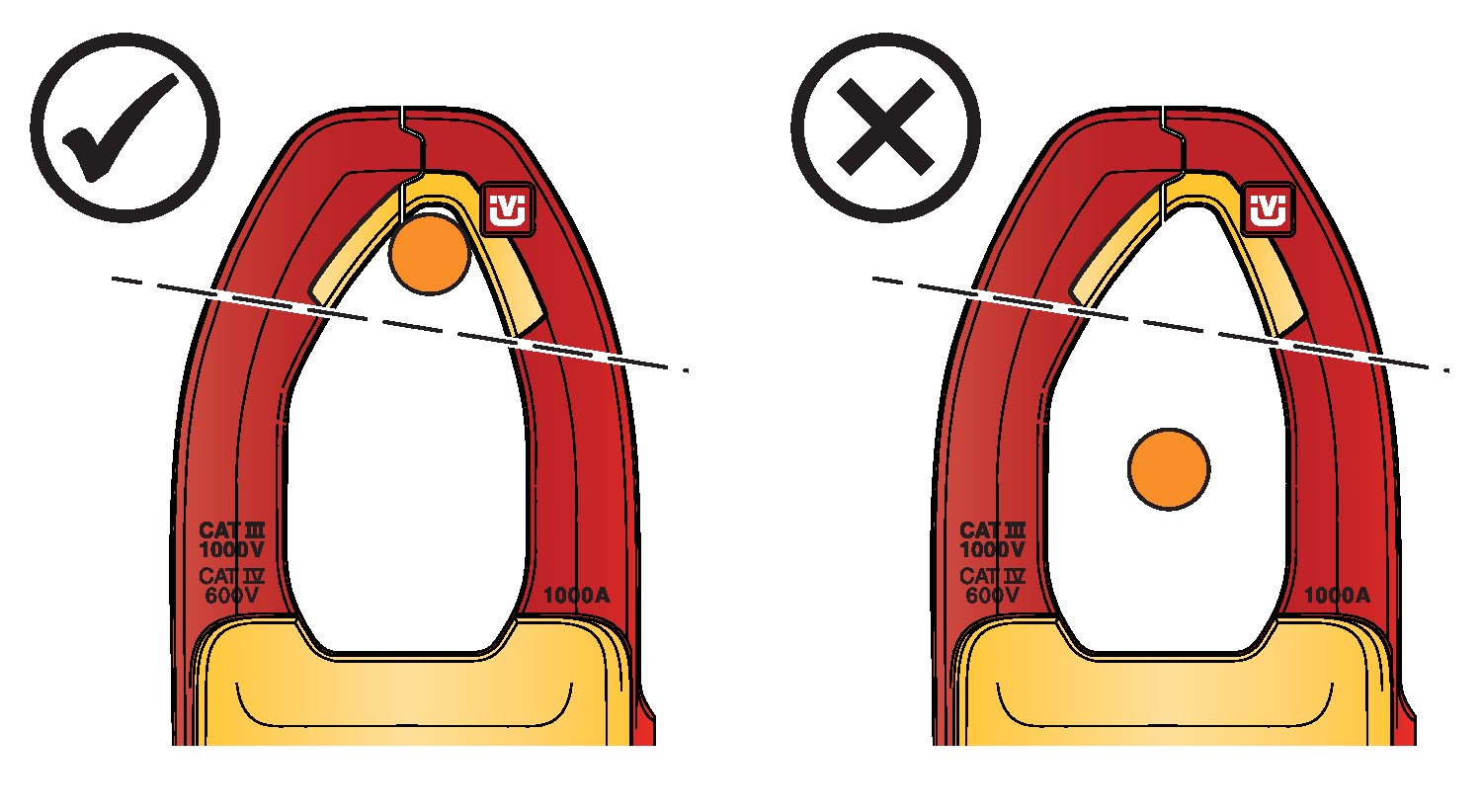

将电线尽可能置于靠近钳口开口的位置(见图)。图片关键词
交流电压:通过测试导线
量程600.0 V 1000 V
分辨率0.1 V (≤600.0 V)
1 V (≤1000 V)
精度1 % ± 5 位(20 Hz 至 500 Hz)
直流电压
量程600.0 V
1000 V
分辨率0.1 V (≤600.0 V)
1 V (≤1000 V)
精度1 % ± 5 位
直流毫伏
量程500.0 mV
分辨率0.1 mV
精度1 % ± 5 位
安培频率:通过钳口
量程45 Hz 至 66 Hz
分辨率0.1 Hz
精度0.5 % ± 5 位
触发电平5 Hz 至 10 Hz,≥10 A
10 Hz 至 100 Hz,≥ 5 A
100 Hz 至 500 Hz,≥ 10 A
安培频率:通过柔性电流探头
量程5.0 Hz 至 500.0 Hz
分辨率0.1 Hz
精度0.5 % ± 5 位
触发电平5 Hz 至 20 Hz 时,≥25 A
20 Hz 至 100 Hz 时,≥20 A
100 Hz 至 500 Hz 时,≥25 A
电阻
量程60.00 kΩ
6000 Ω
600.0 Ω
分辨率0.1 Ω (≤600.0 Ω)
1 Ω (≤6000 Ω)
10 Ω (≤60.00 kΩ)
精度1 % ± 5 位
电容
量程1000 μF
分辨率0.1 μF (≤100.0 μF)
1 μF (≤1000 μF)
精度1 % ± 4 位
机械指标
尺寸(长 x 宽 x 高)274 mm x 86 mm x 47 mm
重量(带电池)463 g
钳口开度34 mm
柔性电流探头直径7.5 mm
柔性电流探头电缆长度(顶端至电子连接器)1.8 m
罗氏线圈长度450 mm
环境要求
工作温度-10 °C 至 50 °C
存放温度-40 °C 至 60 °C
工作湿度(无冷凝)无冷凝 (<10 °C)
相对湿度 ≤90 %(10 °C 至 30 °C)
相对湿度 ≤75 %(30 °C 至 40 °C)
相对湿度 ≤45 %(40 °C 至 50 °C)
温度系数高于 28 °C 或低于 18 °C 时,每摄氏度增加指定精度的 0.1 倍
防护等级IEC 60529:IP30(钳口闭合)
工作海拔2,000 m
存放海拔12 000 m
电磁兼容性 (EMC)



国际标准IEC 61326-1:便携式电磁环境
IEC 61326-2-2,CISPR 11:第 1 组 B 类
第 1 组:设备会有意产生和/或使用导电耦合射频能量,这是设备自身内部运行的必要条件。
B 类:此类设备适用于家用的设施以及直连低压供电网络的设施中。
将设备连接到测试对象后,可能会出现超过 CISPR 11 规定水平的排放量。
韩国 (KCC)A 类设备(工业广播和通讯设备)
A 类:此类设备符合工业电磁波设备的要求,销售商或用户应注意这一点。本设备旨在用于商业环境中,而非家庭环境。
美国 (FCC)47 CFR 15 B 子部分。按照第 15.103 条规定,本产品被视为豁免设备。
安全性
一般信息IEC 61010-1:污染等级 2
测量IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V
IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V
用于漏电流测量的电流钳表IEC 61557-13:2 类,≤30 A/m
无线电
无线电认证FCC ID:T68-FBLE IC:6627A-FBLE
频率范围2,405 MHz 至 2,480 MHz
输出功率<100 mW
无线电频率数据Radio Frequency Data For Class A Devices
简化版欧盟符合性声明
Fluke 特此声明,本产品中包含的无线电设备符合指令 2014/53/EU。如需查看欧盟符合性声明的完整内容,请访问以下网址:https://dam-assets.fluke.com/s3fs-public/FLK_RED_1aeng0900.pdf.


型号: Fluke 378FC谐波与能效筛查钳表

FLUKE-378 FC
FLUKE-378 FC

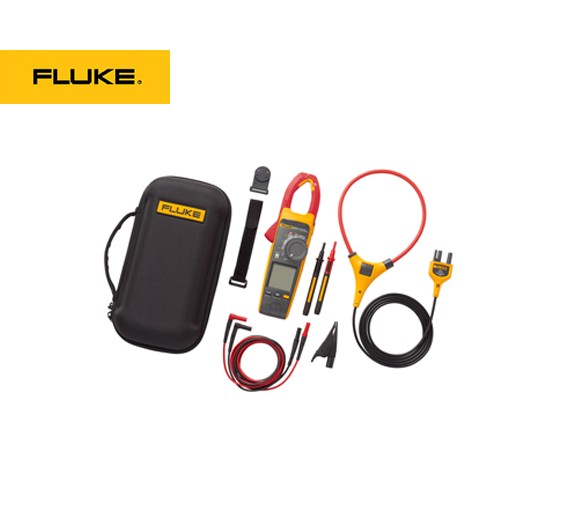

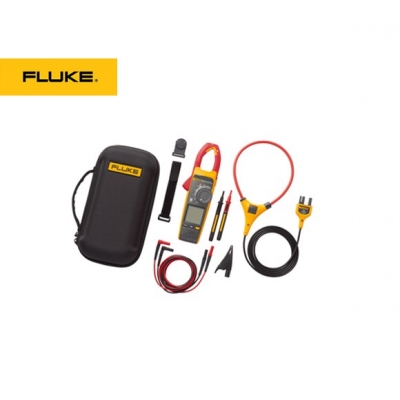

包括:

  • Fluke 378 FC 真有效值非接触式交/直流电压钳表

  • TL224 测试导线

  • TP175 TwistGuard™ 测试探头

  • AC285 黑色接地夹(1 个)

  • i2500-18 iFlex® 柔性电流探头 18 英寸(48 厘米)

  • TPAK ToolPak™ 磁性仪表挂带

  • 优质手提箱

  • 快速参考指南
