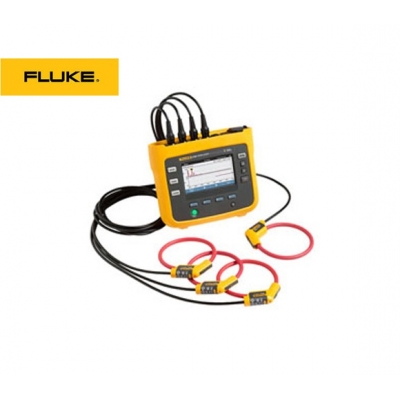

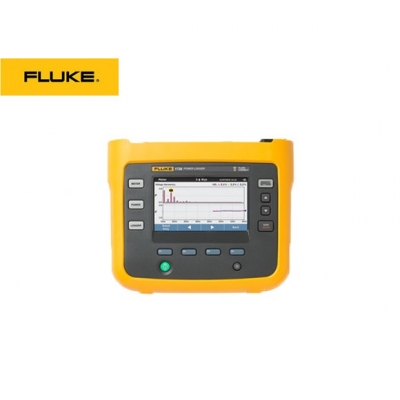

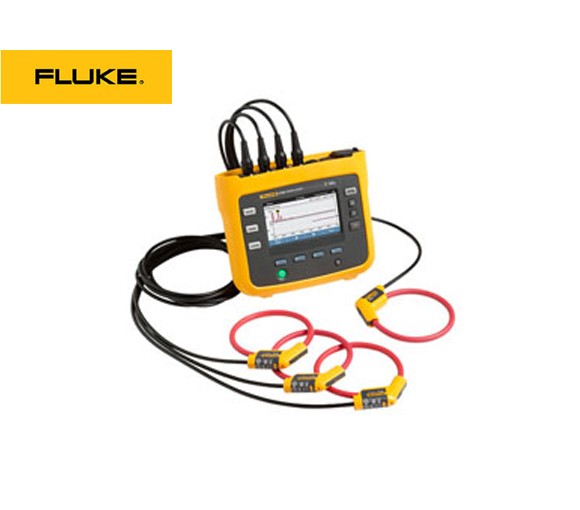

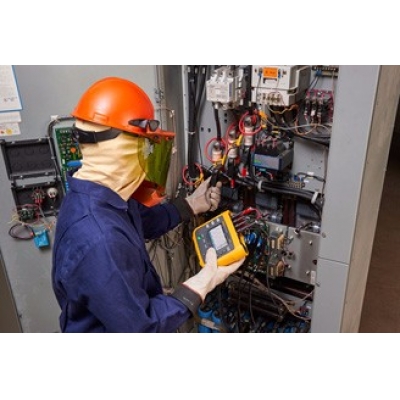

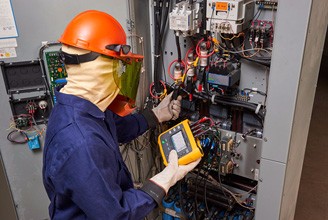

1736 电能质量记录仪

  • 型号1736
  • 品牌Fluke
  • 价格

Fluke 1736 三相电能质量记录仪兼容 Fluke Connect® 移动应用和桌面软件,让您获得所需数据实时做出重要的电能质量和电能量决策。1736 机型是进行能源分析和基本电能质量记录的最佳测试工具,它能自动获取和记录超过 500 个电能质量参数,让您对所需数据有更好的可视性,以优化系统可靠性并节省资金。

  1. 概述
  2. 型号
  3. 附件
  4. 视频

主要测量:自动捕捉和记录电压、电流、功率、谐波和相关电能质量值。

兼容 Fluke Connect®*: 您可以通过仪器在本地查看数据,或通过 Fluke Connect 移动应用和桌面软件远程查看数据。

仪器供电方便:直接从测量电路给仪器供电。

业内最高安全级别: 进户线和下游负载额定使用 600 V CAT IV/1000 V CAT III 安全等级满足进户线和下游使用。

测量所有三相和零线: 随附 4 个柔性电流探头。

全面记录: 该设备上可以存储 20 多个不同的记录数据会话包。实际上,所有的测量值均自动记录,让您不再丢失测量趋势。甚至可以在日志记录期间以及下载前查看这些趋势,进行实时分析。

捕捉暂降、暂升和浪涌电流: 包括事件波形屏幕截图和高分辨率 RMS 趋势图以及日期、时间戳和严重程度,以帮助查出电能质量问题的潜在根源。

明亮的彩色触摸屏: 在全图形化显示屏上就能方便地进行实地分析和数据检查。

优化的用户界面: 每次根据指示按照图形化步骤进行快速设置后,均就能获取正确的数据;而且借助智能化验证功能可降低设备连接的不确定性。

通过前置面板或 Fluke Connect 应用完成“现场设置: 无需返回办公室进行下载和设置,也不必携带计算机至配电间。

Energy Analyze Plus 应用软件: 通过我们的自动化报告下载和分析能源消耗和电能质量健康状态的每个细节。

技术指标
精度
参数量程分辨率在参考条件下的基本精度(读数百分比 + 满量程百分比)
电压1000 V0.1 V±(0.2% + 0.01%)
电流:直接输入i17xx-flex 1500 12"150 A0.1 A±(1% + 0.02%)
1500 A1 A
i17xx-flex 3000 24"300 A1 A±(1% + 0.03%)
3000 A10 A
i17xx-flex 6000 36"600 A1 A±(1.5% + 0.03%)
6000 A10 A
i40s-EL clamp4 A1 mA±(0.7% + 0.02%)
40 A10 mA
频率42.5 Hz 至 69 Hz0.01 Hz±(0.1%)
辅助输入±10 V 直流0.1 mV±(0.2% + 0.02%)
电压最小值/最大值1000 V0.1 V±(1% + 0.1%)
电流最小值/最大值由附件定义由附件定义±(5% + 0.2%)
电压 THD1000%0.10%±0.5
电流 THD1000%0.10%±0.5
2 至 50 次电压谐波1000 V0.1 V≥ 10 V: ± 读数的 5%
< 10 V: ±0.5V
2 至 50 次电流谐波由附件定义由附件定义≥ 电流量程的 3%:± 读数的 5%
< 电流量程的 3%:± 量程的 0.15%
不平衡100%0.1%±0.2
固有不确定性 ±(读数百分比 + 量程百分比)¹
参数影响量iFlex1500-12iFlex3000-24iFlex6000-36i40S-EL
150 A / 1500 A300 A / 3000 A600 A / 6000 A4 A / 40 A
有功功率 P
PF ≥ 0.991.2% + 0.005%1.2% + 0.0075%1.7% + 0.0075%1.2% + 0.005%
有功电能 Ea
视在功率 S0 ≤ PF ≤ 11.2% + 0.005%1.2% + 0.0075%1.7% + 0.0075%1.2% + 0.005%
视在电能 Eap
无功功率 Q0 ≤ PF ≤ 1已测量的视在功率的 2.5%
无功电能 Er
功率因数 PF-±0.025
位移功率因数
DPF/cosϕ
量程的额外不确定度¹P-N>250 V0.02%0.02%0.02%0.02%
¹ 量程 = 1000 V x 电流范围
参考条件:
  • 环境: 23 °C ±5 °C,仪器至少工作 30 分钟,无外部电/磁场,RH<65%

  • 输入条件: CosΦ/PF=1,正弦信号 f=50/60 Hz,电源 120 V/230 V ±10%。

  • 电流和功率技术指标: 输入单相电压: 120 V/230 V 或 3 相 wye/δ: 230 V/400 V 输入电流:I > 电流量程的 10%

  • 一次侧导体位于电流钳或 Rogowski 线圈的中心位置

  • 温度系数: 大于 28°C或低于 18°C,每摄氏度增加指定准确度的 0.1 倍

电气技术指标

电源

电压量程使用安全的输入插头通过测量电路供电时为 100 V 至 500 V

使用标准电源线时为 100 V 至 240 V (IEC 60320 C7)

功耗最大为 50 VA(使用 IEC 60320 输入时最大为 15 VA)

能效≥ 68.2%(符合能效规范)

最大空载损耗< 0.3 W(仅当使用 IEC 60320 输入时)

主电源频率50/60 Hz ± 15%

电池锂离子电池 3.7 V, 9.25 Wh(客户可进行更换)

电池供电的运行时间标准操作模式下 4 小时,节电模式下最高可达 5.5 小时

充电时间< 6 小时

数据采集

分辨率16 位同步采样

取样频率50/60 Hz 时为 10.24 kHz,与电源频率同步

输入信号频率50/60 Hz(42.5 至 69 Hz)

接线方式类型1-φ,1-φ IT,分相,3-φ delta,3-φ wye,3-φ wye IT,3-φ wye 平衡,3-φ Aron/Blondel(两表法),3-φ 开脚delta,仅电流(负载分析)

数据存储内部闪存(用户无法更换)

内存容量典型值:10 个为期 8 周、间隔为 1 分钟和 500 个事件的记录会话¹

¹可能的记录会话数和记录周期取决于用户的需求。

基本间隔
测量的参数电压、电流、Aux、频率、THD V、THD A、功率、功率因数、基波功率、DPF、电能量

平均间隔1 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、10 分钟、15 分钟、30 分钟

平均时间最小/最大值电压、电流:每半周期更新的全周波 RMS (URMS1/2 符合 IEC61000-4-30 Aux、功率:200ms

需求间隔(能量仪表模式)

测量的参数电能量(Wh、varh、VAh)、PF、最大需量、电能成本

间隔5 分钟、10 分钟、15 分钟、20 分钟、30 分钟,关

电能质量测量

测量的参数电压、频率、不平衡、电压谐波、THD V、电流谐波、THD A、TDD

平均间隔10 分钟

单次谐波2 至 50 次谐波

总谐波失真按 50 次谐波计算

事件电压:暂降、骤升、中断,电流:浪涌电流

触发记录每半周期更新的全周波电压和电流 RMS(Urms1/2 符合 IEC61000-4-30)

电压和电流波形

符合标准

谐波IEC 61000-4-7:Class 1

IEEE 519(短时间谐波)

电能质量IEC 61000-4-30 S 级,IEC62586-1(PQI-S 设备)

功率IEEE 1459

电能质量合规性EN50160(用于测量参数)

通讯接口

USB-A通过 U 盘进行的文件传输,固件更新
最大电流:120 mA


WiFi通过直接连接或 WiFi 网络进行文件传输和远程控制

蓝牙从 Fluke Connect® 3000 系列模块读取辅助测量数据(需要 1738 或 1736 升级选项)

USB-mini将数据下载到 PC

电压输入

输入通道4 个(三相和零线)

最大输入相电压1000 Vrms ,波峰系数 1.7

输入阻抗10 MΩ

带宽 (-3 dB)42.5 Hz - 3.5 kHz

缩放1:1、可变

电压安全等级1000 V CAT III/600 V CAT IV

电流输入
输入通道4 个,自动选择连接传感器模式
输入电压电流钳输入:500 mVrms/50 mVrms;波峰系数 2.8
Rogowski 罗氏线圈输入50 Hz 时为 150 mVrms/15 mVrms,60 Hz 时为 180 mVrms/18 mVrms;波峰系数 4;全部位于探头额定量程内
量程使用细柔性电流探头 i17XX-flex1500 12 为 1 A 至 150 A/10 A 至 1500 A
使用细柔性电流探头 i17XX-flex3000 24 为 3 A 至 300 A/30 A 至 3000 A
使用细柔性电流探头 i17XX-flex6000 36 为 6 A 至 600 A/60 A 至 6000 A
40 mA 至 4 A/0.4 A 至 40 A(40 A 电流钳 i40s-EL)
带宽 (-3 dB)42.5 Hz - 3.5 kHz
缩放1:1、可变
辅助输入
输入通道2
输入量程0 至 ± 10 V 直流,1 个读数/秒
变比系数(2014 年起适用)格式:mx + b(增益和偏移)用户可配置
单位显示(2014 年起适用)用户可进行配置(7 个字符,例如 °C、psi 或 m/s)
无线连接
输入通道2
支持的模块Fluke Connect® 3000 系列
采集1 个读数/秒
环境指标
工作温度-10 °C 至 +50 °C(14 °F 至 122 °F)
存放温度-20 °C 至 +60 °C (-4 °F 至 140 °F),包括电池:-20 °C 至 +50 °C (-4 °F 至 122 °F)
工作湿度10 °C 至 30 °C(50 °F 至 86 °F)最高相对湿度 95%
30 °C 至 40 °C(86 °F 至 104 °F)最高相对湿度 75%
40 °C 至 50 °C(104 °F 至 122 °F)最高相对湿度 45%
工作海拔2000 m(高达 4000 m 时下降为 1000 V CAT II/600 V CAT III/300 V CAT IV)
储存海拔12,000m
外壳IP50(符合 EN60529)
振动测试MIL-T-28800E,类型3,III 级,B 式
安全性IEC 61010-1
IEC 电源输入:过电压类别 II,污染等级 2
电压端:过电压类别 IV,污染等级 2
IEC 61010-2-031:CAT IV 600 V / CAT III 1000 V
电磁兼容性EN 61326-1:工业 CISPR 11:Group 1,Class A
韩国 (KCC):A 类设备(工业广播和通讯设备)
USA (FCC):47 CFR 15 B 部分。按照第 15.103 条规定,本产品被视为免税设备
温度系数0.1 x 精度指标/°C
通用技术指标
彩色 LCD 显示屏4.3 英寸有源矩阵 TFT, 480 像素 x 272 像素, 电阻式触摸屏
保修期仪器和电源:两年(不包括电池)
附件:一年
校准周期:两年
尺寸仪器:19.8 cm x 16.7 cm x 5.5 cm (7.8 in x 6.6 in x 2.2 in)
电源:13.0 cm x 13.0 cm x 4.5 cm (5.1 in x 5.1 in x 1.8 in)
仪器连接电源时:19.8 cm x 16.7 cm x 9 cm (7.8 in x 6.6 in x 3.5 in)
重量仪器:1.1 kg (2.5 lb)
电源:400 g (0.9 lb)
防篡改保护防盗锁槽
i17xx-flex 1500 12 柔性电流探头技术指标
测量量程1 至 150 A 交流电/ 10 至 1500 A 交流电
无损电流100 kA (50/60 Hz)
参考条件下的固有误差*读数的 ±0.7%
173x + iFlex 精度±(读数的 1% + 量程的 0.02%)
超出工作温度范围的温度系数读数的 0.05%/°C,读数的 0.09%/°F
工作电压1000 V CAT III, 600 V CAT IV
探头电缆长度305 mm (12 in)
探头电缆直径7.5 mm (0.3 in)
最小弯曲半径38 mm (1.5 in)
输出电缆长度2 m (6.6 ft)
重量115 g
探头电缆材质TPR
连接器材质POM + ABS/PC
输出电缆TPR/PVC
工作温度测试环境下导线温度为 -20 °C 至 +70 °C(-4 °F 至 158 °F),不超过 80 °C (176 °F)
非工作状态下温度-40 °C 至 +80 °C(-40 °F 至 176 °F)
工作状态下的相对湿度15% 至 85% 无冷凝
IP 等级IEC 60529:IP50
保修期1 年
* 参考条件:
  • 环境:23 °C ±5 °C,无外部电/磁场,RH 65%

  • 一次侧导体在中心位置


型号名称描述
FLUKE 1736/B

便携式电能质量记录仪(不包括电流探头)

FLUKE 1736/EUS

便携式电能质量记录仪欧/美版

FLUKE 1736/INTL

便携式电能质量记录仪国际版

FLUKE 1736/WINTL

便携式电能质量记录仪国际版(配有额外的电源线)


Cases and Holsters
173X-悬挂套件吊带套件、悬挂吊带
C17XXC17XX 便携软包


Test Probes
MP1-磁性探头 14mm 香蕉型插头磁性探头,4 件套


电池,充电器和适配器
FLUKE-173X AUXFluke 173X AUX,输入适配器
FLK-WIFI/BLEFluke WiFi/BLE 适配器
电流钳
FLUKE-17XX i40s-EL40A 钳形电流互感器
FLUKE-17XX i40s-EL/3pk40A,钳形电流互感器,3 件套装
i17XX-flex15001500A 12 英寸 iFlex® 电流钳
i17XX-flex1500/3pk1500A 12 英寸、3 件套 iFlex® 电流钳
i17XX-flex1500/4pk1500A 12 英寸、4 件套 iFlex® 电流钳
i17XX-flex30003000A 24 英寸 iFlex® 电流钳
i17XX-flex3000/3pk3000A 24 英寸、3 件套 iFlex® 电流钳
i17XX-flex3000/4pk3000A 24 英寸、4 件套 iFlex® 电流钳
i17XX-flex60006000A 36 英寸 iFlex® 电流钳
i17XX-flex6000/3pk6000A 36 英寸、3 件套 iFlex® 电流钳
i17XX-flex6000/4pk6000A 36 英寸、4 件套 iFlex® 电流钳


Test Leads
FLUKE-17xx-TL 0.1M测试线组、1000V、CAT III、非堆叠式接头;0.1M;红色/黑色
FLUKE-17XX-TL 1.5M测试线组、1000V、CAT III、非堆叠式接头;1.5M;红色/黑色
3PHVL-1730电缆组件,电压测试导线 3-Phase+N
WC100WC100 色标本地化套件
