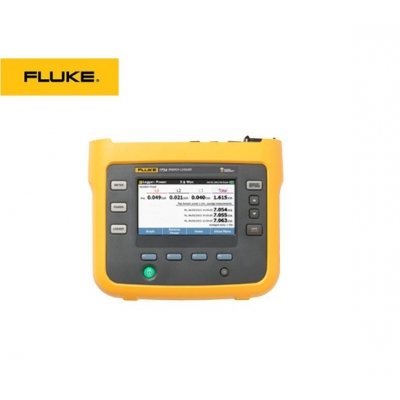

    1732 /1734三相功率计

    • 型号1732 /1734
    • 品牌Fluke
    • 价格

    Fluke 1732 和 1734 三相功率计推出了一种新的简单方式,帮助用户找出浪费能耗的源头。找出设施中消耗能耗的位置(包括进户线和各个电路在内的所有位置),以及消耗能耗的时刻。通过 Fluke Connect® 应用远程访问数据并与您的团队共享,让您可以保持更安全的工作距离并实时做出重要决策,减少对使用防护装备、实地到现场检查的需要。

    1. 概述
    2. 型号
    3. 附件
    4. 视频

    主要测量: 自动捕获和记录电压、电流、功率、功率因数、电能及相关值

    兼容 Fluke Connect®: 在仪器上查看本地的数据,或者使用 Fluke Connect 移动应用程序和桌面软件通过您企业的 WiFi 网络查看数据

    仪器供电方便: 直接从测量电路给仪器供电

    业内最高安全级别: 进户线和下游负载额定使用 600 V CAT IV/1000 V CAT III

    测量所有三个相位: 随附 3 个柔性电流探头

    全面记录: 该设备上可以存储 20 多个不同的记录数据会话包。实际上,所有的测量值均自动记录,让您不再丢失测量趋势。甚至可以在记录会话期间以及下载前查看这些趋势,进行实时分析

    优化的用户界面: 快速引导性的图形设置可确保您每次都能捕获正确的数据,而智能的验证功能会指明连接是否正确,从而减少用户的疑虑

    明亮的彩色触摸屏: 在全图形化显示屏上就能方便地进行实地分析和数据检查

    优化的用户界面: 每次根据指示按照图形化步骤进行快速设置后,均就能获取正确的数据;而且借助智能化验证功能可降低设备连接的不确定性

    通过前面板或 Fluke Connect 应用程序完成“现场设置: 无需返回办公室进行下载和设置,也不必携带计算机至电气面板

    全面的集成记录: 将其他 Fluke Connect 设备连接到 Fluke 1734 可同时记录另外两个测量参数,几乎是 Fluke Connect 无线数字万用表或模块上提供的所有参数*

    Energy Analyze Plus 应用软件: 使用自动报告功能下载并分析电能消耗的各项细节

    哪款三相记录仪适合您?

     三相功率计电能质量记录仪
    功能1732 三相功率计1734 三相功率计1736 电能质量记录仪1738 电能质量记录仪
    负载研究
    能耗评估
    中性线电流测量(四电流通道)

    谐波测量

    捕获电压事件

    高级分析:
    波形和浪涌事件捕获
    PQ 健康状况 (EN51060)


    升级包*
    IEEE519 总谐波失真测量

    可选可选
    完全整合 Fluke Connect® 以进行记录升级包*升级包*
    WiFi可选
    Wi-Fi / 蓝牙可选可选
    磁性探头套件可选可选
    磁性挂钩可选可选
    通过WiFi无线路由器连接产品注册时要求提供免费的软件许可。产品注册时要求提供免费的软件许可。
    技术指标
    精度
    参数量程分辨率参考条件下的内在准确度(读数百分比 + 量程百分比)
    电压1000 V0.1 V±(0.2% + 0.01%)
    电流:直接输入i17xx-flex 1500 12"150 A0.1 A±(1% + 0.02%)
    1500 A1 A±(1% + 0.02%)
    i17xx-flex 3000 24"300 A1 A±(1% + 0.03%)
    3000 A10 A±(1% + 0.03%)
    i17xx-flex 6000 36"600 A1 A±(1.5% + 0.03%)
    6000 A10 A±(1.5% + 0.03%)
    i40s-EL 电流钳4 A1 mA±(0.7% + 0.02%)
    40 A10 mA±(0.7% + 0.02%)
    频率42.5 Hz 至 69 Hz0.01 Hz±(0.1%)
    辅助输入±10 V 直流0.1 mV±(0.2% + 0.02%)
    电压最小值/最大值1000 V0.1 V±(1% + 0.1%)
    电流最小值/最大值由附件定义由附件定义±(5% + 0.2%)
    电压 THD1000%0.1%±0.5
    电流 THD1000%0.1%±0.5






    固有不确定性 ±(读数百分比 + 量程百分比)¹
    参数影响量iFlex1500-12iFlex3000-24iFlex6000-36i40S-EL
    150 A / 1500 A300 A / 3000 A600 A / 6000 A4 A / 40 A
    有功功率 P
    PF ≥ 0.991.2% + 0.005%1.2% + 0.0075%1.7% + 0.0075%1.2% + 0.005%
    有功能量 EaPF ≥ 0.991.2% + 0.005%1.2% + 0.0075%1.7% + 0.0075%1.2% + 0.005%
    视在功率 S0 ≤ PF ≤ 11.2% + 0.005%1.2% + 0.0075%1.7% + 0.0075%1.2% + 0.005%
    视在能量 Eap0 ≤ PF ≤ 11.2% + 0.005%1.2% + 0.0075%1.7% + 0.0075%1.2% + 0.005%
    无功功率 Q0 ≤ PF ≤ 1已测量的视在功率的 2.5%
    无功能量 Er0 ≤ PF ≤ 1已测量的视在功率的 2.5%
    功率因数 PF-±0.025
    位移功率因数-±0.025
    DPF/cosϕ-±0.025
    量程的额外不确定度¹P-N>250 V0.015%0.0225%0.0225%0.015%
    ¹ 量程 = 1000 V x 电流范围
    参考条件:
    • 环境:23 °C ±5 °C,仪器至少工作 30 分钟,无外部电/磁场,RH<65%

    • 输入条件:CosΦ/PF=1,正弦信号 f=50 Hz/60 Hz,电源 120 V/230 V ±10%。

    • 电流和功率指标:输入电压 1 ph:120 V/230 V 或 3 ph wye/delta:230 V/400 V 输入电流:I > I范围 的 10%

    • 夹钳初级导体或中心位置的 Rogowski 线圈

    • 温度系数: 高于 28 °C 或低于 18 °C 时,每摄氏度增加指定准确度的 0.1 倍


    电气技术指标

    电源

    电压量程使用安全的输入插头通过测量电路供电时为 100 V 至 500 V

    使用标准电源线时为 100 V 至 240 V (IEC 60320 C7)

    功耗最大为 50 VA(使用 IEC 60320 输入时最大为 15 VA)

    能效≥ 68.2%(符合能效规范)

    最大空载损耗< 0.3 W(仅当使用 IEC 60320 输入时)

    主电源频率50/60 Hz ± 15%

    电池锂离子电池 3.7 V, 9.25 Wh(客户可进行更换)

    电池供电的运行时间标准操作模式下 4 小时,节电模式下最高可达 5.5 小时

    充电时间< 6 小时

    数据采集

    分辨率16 位同步采样

    取样频率50/60 Hz 时为 10.24 kHz,与电源频率同步

    输入信号频率50/60 Hz(42.5 至 69 Hz)

    接线方式类型1-φ,1-φ IT,分相,3-φ delta,3-φ wye,3-φ wye IT,3-φ wye 平衡,3-φ Aron/Blondel(两表法),3-φ 开脚delta,仅电流(负载分析)

    数据存储内部闪存(用户无法更换)

    内存容量典型值:10 个为期 8 周、间隔为 1 分钟和 500 个事件的记录会话¹

    ¹可能的记录会话数和记录周期取决于用户的需求。

    基本间隔
    测量的参数电压、电流、Aux、频率、THD V、THD A、功率、功率因数、基波功率、DPF、电能量

    平均间隔1 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、10 分钟、15 分钟、30 分钟

    平均时间最小/最大值电压、电流:每半周更新一次的全循环 RMS 辅助功率:200ms

    需求间隔(能量仪表模式)

    测量的参数电能量(Wh、varh、VAh)、PF、最大需量、电能成本

    间隔5 分钟、10 分钟、15 分钟、20 分钟、30 分钟,关

    符合标准

    功率IEEE 1459

    通讯接口

    USB-A通过 U 盘进行的文件传输,固件更新
    最大电流:120 mA


    WiFi通过直接连接或 WiFi 网络进行文件传输和远程控制

    蓝牙从 Fluke Connect® 3000 系列模块读取辅助测量数据(需要 1734 或 1732 升级选件)

    USB-mini将数据下载到 PC

    电压输入
    输入通道4 个(三相和零线)
    最大输入电压1000 Vrms、CF 1.7
    输入阻抗10 MΩ
    带宽 (-3 dB)42.5 Hz - 3.5 kHz
    缩放1:1、可变
    电压安全等级1000 V CAT III/600 V CAT IV
    电流输入
    输入通道3 个,自动为连接的传感器选择模式
    输入电压电流钳输入:500 mVrms/50 mVrms;波峰系数 2.8
    Rogowski 罗氏线圈输入50 Hz 时为 150 mVrms/15 mVrms,60 Hz 时为 180 mVrms/18 mVrms;波峰系数 4;全部位于探头额定量程内
    量程使用细柔性电流探头 i17XX-flex1500 12 为 1 A 至 150 A/10 A 至 1500 A
    使用细柔性电流探头 i17XX-flex3000 24 为 3 A 至 300 A/30 A 至 3000 A
    使用细柔性电流探头 i17XX-flex6000 36 为 6 A 至 600 A/60 A 至 6000 A
    40 mA 至 4 A/0.4 A 至 40 A(40 A 电流钳 i40s-EL)
    带宽 (-3 dB)42.5 Hz - 3.5 kHz
    缩放1:1、可变
    辅助输入
    输入通道="2"
    输入量程0 至 ± 10 V 直流,1 个读数/秒
    变比系数(2014 年起适用)格式:mx + b(增益和偏移)用户可配置
    单位显示(2014 年起适用)用户可进行配置(7 个字符,例如 °C、psi 或 m/s)
    无线连接
    输入通道="2"
    支持的模块Fluke Connect® 3000 系列
    采集1 个读数/秒
    环境指标
    工作温度-10 °C 至 +50 °C(14 °F 至 122 °F)
    存放温度-20 °C 至 +60 °C (-4 °F 至 140 °F),包括电池:-20 °C 至 +50 °C (-4 °F 至 122 °F)
    工作湿度10 °C 至 30 °C(50 °F 至 86 °F)最高相对湿度 95%
    30 °C 至 40 °C(86 °F 至 104 °F)最高相对湿度 75%
    40 °C 至 50 °C(104 °F 至 122 °F)最高相对湿度 45%
    工作海拔2000 m(高达 4000 m 时下降为 1000 V CAT II/600 V CAT III/300 V CAT IV)
    储存海拔12,000m
    外壳IP50(符合 EN60529)
    振动测试MIL-T-28800E,类型3,III 级,B 式
    安全性IEC 61010-1
    IEC 电源输入:过电压类别 II,污染等级 2
    电压端:过电压类别 IV,污染等级 2
    IEC 61010-2-031:CAT IV 600 V / CAT III 1000 V
    电磁兼容性EN 61326-1:工业 CISPR 11:Group 1,Class A
    韩国 (KCC):A 类设备(工业广播和通讯设备)
    USA (FCC):47 CFR 15 B 部分。按照第 15.103 条规定,本产品被视为免税设备
    温度系数0.1 x 精度指标/°C
    通用技术指标
    彩色 LCD 显示屏4.3 英寸有源矩阵 TFT, 480 像素 x 272 像素, 电阻式触摸屏
    保修期仪器和电源:两年(不包括电池)
    附件:一年
    校准周期:两年
    尺寸仪器:19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in)
    电源:13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in)
    仪器连接电源时:19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5 in)
    重量仪器:1.1 kg (2.5 lb)
    电源:400 g (0.9 lb)
    防篡改保护防盗锁槽
    i17xx-flex 1500 12 柔性电流探头技术指标
    测量量程1 至 150 A 交流电/ 10 至 1500 A 交流电
    无损电流100 kA (50/60 Hz)
    参考条件下的固有误差*读数的 ±0.7%
    173x + iFlex 精度±(读数的 1% + 量程的 0.02%)
    超出工作温度范围的温度系数读数的 0.05%/°C,读数的 0.09%/°F
    工作电压1000 V CAT III, 600 V CAT IV
    探头电缆长度305 mm (12 in)
    探头电缆直径7.5 mm (0.3 in)
    最小弯曲半径38 mm (1.5 in)
    输出电缆长度2 m (6.6 ft)
    重量115 g
    探头电缆材质TPR
    连接器材质POM + ABS/PC
    输出电缆TPR/PVC
    工作温度测试环境下导线温度为 -20 °C 至 +70 °C(-4 °F 至 158 °F),不超过 80 °C (176 °F)
    非工作状态下温度-40 °C 至 +80 °C(-40 °F 至 176 °F)
    工作状态下的相对湿度15% 至 85% 无冷凝
    IP 等级IEC 60529:IP50
    保修期1 年
    * 参考条件:
    • 环境:23 °C ±5 °C,无外部电/磁场,RH 65%

    • 一次侧导体在中心位置


    型号名称描述
    FLUKE-1732/B包括:
    • 三相功率计,基础版(不随附电流探头)

    • 电源

    • 电压测试导线

    • 鳄鱼夹 (4x)

    • 软质便携包

    • Energy Analyze Plus 软件

    • 电源线

    • 色码组

    • USB 闪存驱动器上的文档

    FLUKE-1732/INTL包括:
    • 三相功率计,国际版(随附电流探头)

    • 电源

    • 电压测试导线

    • 鳄鱼夹 (4x)

    • 12 英寸 1,500A 柔性电流探头 (3x)

    • 软质便携包

    • Energy Analyze Plus 软件

    • 电源线

    • 色码组

    • USB 闪存驱动器上的文档

    FLUKE-1734/B包括:
    • 三相功率计,含 Fluke Connect® 模块(不随附电流探头)

    • 电源

    • 电压测试导线

    • 鳄鱼夹 (4x)

    • 软质便携包

    • Energy Analyze Plus 软件

    • 磁性挂带

    • 磁性电压探头 (4x)

    • 电源线

    • 色码组

    • USB 闪存驱动器上的文档

    FLUKE-1734/INTL包括:
    • 三相功率计,国际版,含 Fluke Connect 模块(随附电流探头)

    • 电源

    • 电压测试导线

    • 鳄鱼夹 (4x)

    • 12 英寸 1,500A 柔性电流探头 (3x)

    • 软质便携包

    • Energy Analyze Plus 软件

    • 磁性挂带

    • 磁性电压探头 (4x)

    • WiFi/BLE 适配器**

    • 电源线

    • 色码组

    • USB 闪存驱动器上的文档

    **并非在所有国家/地区提供所有型号。请咨询您当地的 Fluke 代表。

    FLUKE-1734/WINTL包括:
    • 三相功率计,国际无线版(随附电流探头)

    • 电源

    • 电压测试导线

    • 鳄鱼夹 (4x)

    • 12 英寸 1,500A 柔性电流探头 (3x)

    • 软质便携包

    • Energy Analyze Plus 软件

    • 磁性挂带

    • 磁性电压探头 (4x)

    • WiFi/BLE 适配器**

    • 电源线

    • 色码组

    • USB 闪存驱动器上的文档

    **并非在所有国家/地区提供所有型号。请咨询您当地的 Fluke 代表。

    Cases and Holsters
    173X-悬挂套件吊带套件、悬挂吊带
    C17XXC17XX 便携软包


    Test Probes
    MP1-磁性探头 14mm 香蕉型插头磁性探头,4 件套


    电池,充电器和适配器
    FLUKE-173X AUXFluke 173X AUX,输入适配器
    FLK-WIFI/BLEFluke WiFi/BLE 适配器


    电流钳
    FLUKE-17XX i40s-EL40A 钳形电流互感器
    FLUKE-17XX i40s-EL/3pk40A,钳形电流互感器,3 件套装
    i17XX-flex15001500A 12 英寸 iFlex® 电流钳
    i17XX-flex1500/3pk1500A 12 英寸、3 件套 iFlex® 电流钳
    i17XX-flex30003000A 24 英寸 iFlex® 电流钳
    i17XX-flex3000/3pk3000A 24 英寸、3 件套 iFlex® 电流钳
    i17XX-flex60006000A 36 英寸 iFlex® 电流钳
    i17XX-flex6000/3pk6000A 36 英寸、3 件套 iFlex® 电流钳


    Test Leads
    FLUKE-17xx-TL 0.1M测试线组、1000V、CAT III、非堆叠式接头;0.1M;红色/黑色
    FLUKE-17XX-TL 1.5M测试线组、1000V、CAT III、非堆叠式接头;1.5M;红色/黑色
    WC100WC100 色标本地化套件
