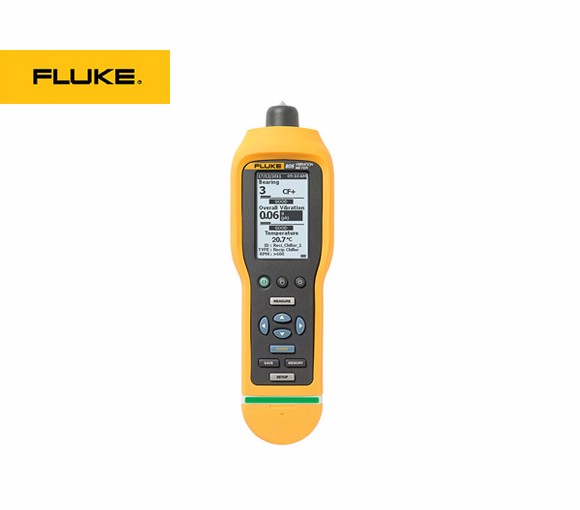

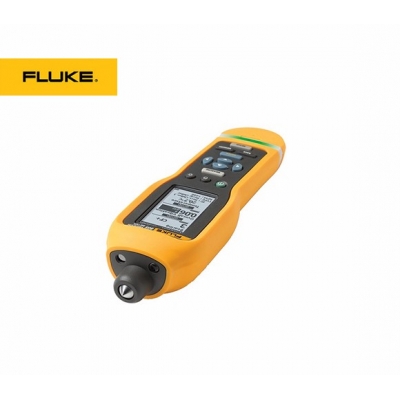

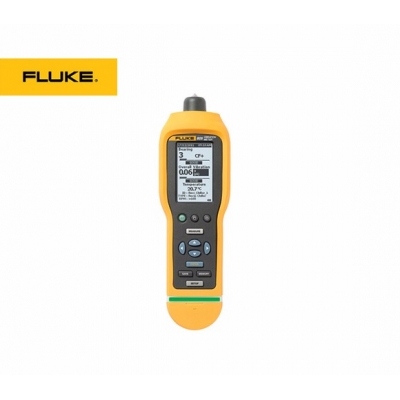

Fluke 805 振动点检仪

  • 型号805
  • 品牌Fluke/福禄克
  • 价格

Fluke 805 不是测振笔,而是测振烈度(点检)仪。一款可消除振动排查漏检、错检,并提供可靠测量的福禄克仪表,你可以信任它并指定关键的维护方案。

  1. 概述
  2. 型号
  3. 附件
  4. 视频

特性与优势

创新性的传感器设计,可将因倾斜或按力引起的测量偏差程度小。

无论频率高低,均可提供高质量的测量数据

用四级刻度表示通频振动和轴承状况问题的严重度

可通过 USB 导出数据

通过内置模板在 Microsoft® Excel 中创建趋势报告

对各类机器的加速度、速度和位移参数进行通频振动测量(范围为 10 Hz 至 1000 Hz)

峰值因数升级版直接利用传感器探针对轴承进行可靠的测量,测量范围为 4000 Hz 至 20000 Hz

彩光系统(绿色、红色)和屏显指示说明进行测量需要的压力

使用红外温传感器进行温度测量可提高诊断水平

机载存储器可存储高达 3500 条测量结果

通过音频输出可直接听到轴承的声音状况

外接加速计可为难以触及的位置的测量提供支持

利用闪光灯可查看暗处的测量位置

大型高分辨率显示屏可方便定位和查看

用 805 可检查以下各类机器:


  • 冷冻机(致冷)

  • 风扇

  • 冷却塔驱动设备

  • 离心泵

  • 正排量泵

  • 空气压缩机

  • 鼓风机

  • 通用变速箱(滚动轴承)

  • 机床(电机、变速箱、机轴等)

什么是峰值因数+?

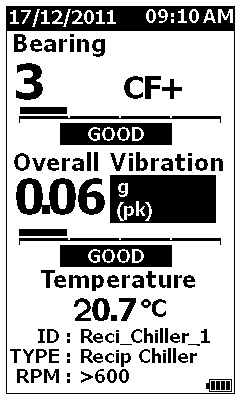

振动测量结果

峰值因数+ 是一种新的专有算法(或技术),可使轴承测量不再混乱。振动分析师利用原始的峰值因数识别轴承故障。它被定义为时域振动信号的峰值与均方根值之比。

原有峰值因数算法的一个主要局限在于它不会随着轴承降低而线性增加,这样就很难确定机械问题的严重度。事实上,峰值因数会随着轴承慢慢发生严重故障(因较大的均方根值引起)而下降。

为了克服这一局限,福禄克使用了一种专有算法,称为峰值因素升级版 (CF+)。CF+ 值的范围为 1 至 16。随着轴承状况的恶化,CF+ 值会增加,这样可确保用户能够容易地认识到问题的严重度。为了更加简便起见,福禄克也采用了一个四级严重度等级,将轴承状况界定为良好、一般、不满意或者不可接受。

使用 805 导出测量结果并创建趋势报告

导出测量结果及趋势报告
单击以放大

趋势报告或一段时间内反复测得的保存在电子表格中的振动测量值是跟踪机器运行状况的较好方式。使用 805,您可轻松实现:

  • 通过 USB 连接将测量结果导出至 Excel

  • 利用预制的 Microsoft® Excel 模板和图形创建读数趋势报告

  • 将通频振动读数与 ISO 标准(10816-1、10816-3、10816-7)进行比较

振动烈度(点检)仪

低频范围(通频测量)10 Hz 至 1000 Hz
高频范围(CF+ 测量)4000 Hz 至 20000 Hz
严重度等级良好、一般、不满意、不可接受
振动限值50 g 峰值 (100 g 最大峰值)
A/D 转换16 比特
信噪比80 dB
采样率
        低频
        高频

20000 Hz
80000 Hz
实时时钟备份钮扣电池


传感器

灵敏度100 mV g ± 10%
测量值范围0.01 g 至 50 g
低频范围(通频测量)10 Hz 至 1000 Hz
高频范围4000 Hz 至 20000 Hz
分辨率0.01 g
准确度在 100 Hz ± 测量值 5% 范围内

振幅单位

加速度g, m/sec²
速度in/s, mm/s
位移mils, mm


红外测温仪(温度测量)

范围-20 °C 至 200 °C(-4 °F 至 392 °F)
准确度±2 °C (4 °F)
焦距固定,大约 3.8 cm (1.5″)


外部传感器

注意:福禄克支持但不提供外部传感器
频率范围10 Hz 至 1000 Hz
偏置电压(至电源)20 V dc 至 22 V dc
偏置电流(至电源)最大值 5 mA


内部软件

外部接口USB 2.0(全速)通讯接口
数据容量内置闪存上的数据库中
升级通过 USB 插孔进行
存储器可存储高达 3500 条测量结果

辐射

静电放电:猝发标准 EN 61000-4-2
电磁干扰标准 EN 61000-4-3
辐射标准 CISPR 11 级别 A


环境

工作温度-20 °C 至 50 °C(-4 °F 至 122 °F)
存放温度-30 °C 至 80 °C(-22 °F 至 176 °F)
操作湿度10% 至 95%,相对湿度
(无冷凝)
操作/存储高度3048 m (10000 ft) 海拔高度
IP 等级IP54
振动限值500g 峰值
跌路测试1 米


一般规格

电池类型AA (两节)碱性或 2 V dc 锂电池
电池寿命8 小时
尺寸(长 x 宽 x 高)24.1 cm x 7.1 cm x 5.8 cm
(9.5 in x 2.8 in x 2.3 in)
重量0.40 kg (0.89 lb)
插孔USB mini-B 7-pin、立体声音频输出插孔(3.5 mm 音频插头)、外部传感器插孔(SMB 接头)


型号名称描述
Fluke 805振动烈度(点检)仪

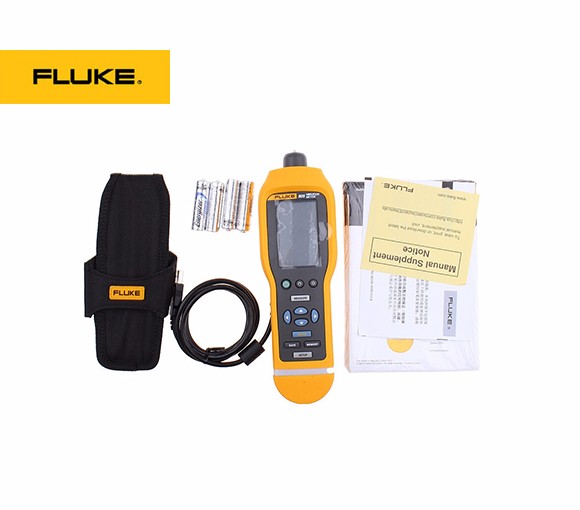

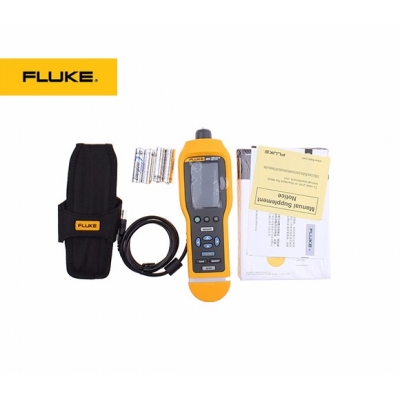

随附配件
  • USB 线

  • 收纳盒

  • 腰帶皮套

  • 快速参考手冊

  • 光盘 (含 MS Excel 趋势软件和说明文件)

  • 两节AA锂电池
