F1663多功能安装测试仪

  • 型号1663
  • 品牌Fluke/福禄克
  • 价格

适于工作艰苦的专业人员使用的理想测试仪。 本仪器适合专业用户使用 – 功能齐全、测量功能先进,而且易于使用。操作直观,各级现场工作人员均可轻松掌握。

  1. 概述
  2. 型号
  3. 附件
  4. 视频
交流电压测量
量程500 V
分辨率0.1 V
45 Hz 至 66 Hz 的精度0.8% + 3
输入阻抗360 kΩ
过载保护660 V 真有效值
通断性测试 (RLO)
量程(自动切换量程)20 Ω / 200 Ω / 2000 Ω
分辨率0.01 Ω / 0.1 Ω / 1 Ω
开路电压>4 V
绝缘电阻测量 (RISO)
测试电压50-100-250-500-1000 V
测试电压精度(在额定测试电流条件下)+10%、-0%
测试电压50 V
100 V
250 V
500 V
1000 V
绝缘电阻量程20 MΩ / 50 MΩ
20 MΩ / 100 MΩ
20 MΩ / 200 MΩ
20 MΩ / 200 MΩ / 500 MΩ
20 MΩ / 200 MΩ / 1000 MΩ
分辨率0.01 MΩ / 0.1 MΩ
0.01 MΩ / 0.1 MΩ
0.01 MΩ / 0.1 MΩ
0.01 MΩ / 0.1 MΩ / 1 MΩ
0.01 MΩ / 0.1 MΩ / 1 MΩ
测试电流1 mA @ 50 kΩ
1 mA @ 100 kΩ
1 mA @ 250 kΩ
1 mA @ 500 kΩ
1 mA @ 1 MΩ
回路阻抗和线路阻抗 (ZI)
量程10 Ω / 0.001 Ω / 大电流 mΩ 模式
分辨率0.01 Ω / 0.1 Ω / 1 Ω
潜在的接地故障电流,PSC 测试
量程1000 A / 10 kA (50 kA)
分辨率1 A / 0.1 kA
计算将电源电压测量值分别除以回路 (L-PE) 电阻或线路 (L-N) 电阻测量值,即可计算出潜在的接地故障电流 (PEFC) 或潜在的短路电流 (PSC)。
RCD 测试、受测的 RCD 类型
RCD 类型AC¹
G²、S³
型号 1663="4"、AC¹、G²、S³
备注¹AC 响应
²通常无延时
³延时
="4"脉冲信号响应
="5"平稳直流信号响应
脱扣速度测试 (ΔT)
电流设置¹10-30-100-300-500-1000 mA – VAR
10-30-100 mA
乘数x ½、x 1
x 5
测量范围G 型 RCD310 ms
50 ms
S 型 RCD510 ms
160 ms
备注¹1000 mA(仅限于 AC 型)
最大 700 mA(在 VAR 模式下,A 型)
VAR 模式不适用于 B 型。
RCD/FI-脱扣电流测量/斜坡测试 (IΔN)
电流量程RCD 额定电流的 30% 至 110%¹
步长IΔN² 的 10%
保持时间G 型300 ms/步长
S 型500 ms/步长
测量精度±5%
指定的脱扣电流范围 (EN 61008-1)50% 至 100%(AC 型)
35% 至 140%(A 型)(>10 mA)
35% 至 200%(A 型)(≤10 mA)
50% 至 200%(B 型)
²5%(B 型)
备注¹30% 至 150%(A 型)IΔN > 10 mA
30% 至 210%(A 型)IΔN = 10 mA
20% 至 210%(B 型)
接地电阻测试 (RE)
量程200 Ω / 2000 Ω
分辨率0.1 Ω / 1Ω
频率128 Hz
输出电压25 V
相序指示
图标icon phase sequence indicator  相序指示器启用。
通用技术指标
尺寸(长 x 宽 x 高)10 x 25 x 12.5 cm
重量(含电池)1.3 Kg
电池规格、数量AA 型,6节。
密封性能IP-40
安全性符合 EN61010-1 Ed 2.0 (2001-02)、UL61010、ANSI/ISA –s82.02.01 2000 和 CAN/CSA c22.2 No.1010 第 2 版标准要求
过压CAT III / 500V、CAT IV 300V
性能EN61557-1 至 EN61557-7 第 2 版和 EN61557-10 第 2 版

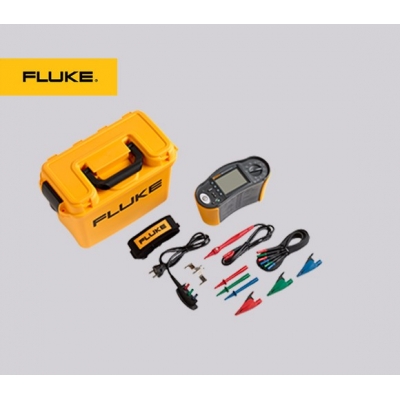

型号名称描述
FLK-1663Fluke 1663 多功能安装测试仪
随附:
  • 6 节 AA (IEC LR6) 电池

  • C1600 硬质便携包

  • 调零适配器

  • 大负载电源线

  • STD 标准测试导线组

  • 加厚背带和腰带

  • 快速参考指南

  • TP165X 远程控制探头和导线

  • 用户手册光盘

Test Probes
TLK290TLK290 弹性插座探头组
TP165XTP165X 远距离控制探头
ES165X接地柱测试套件 (Fluke 1653)
