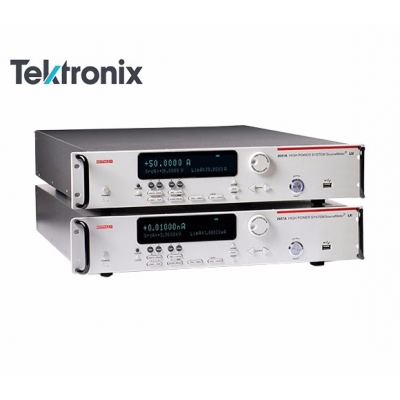

SMU 2650系列高功率Sourceweber® SMU仪器

  • 型号2650
  • 品牌KEITHLEY/吉时利
  • 价格

功率半导体和元器件检定解决方案 2650 系列大功率 Sourceweber SMU 仪器提供前所未有的功率、精度、速度、灵活性,且容易用于提高研发、生产测试和可靠性环境中的效率。 有两种仪器可用,提供高达 3000V 或高达 2000W 的脉冲电流功率。

  1. 概述
  2. 型号
  3. 附件
  4. 视频
功率半导体和元器件检定解决方案

2650 系列大功率 Sourceweber SMU 仪器专为高电压/电流电子产品和功率半导体元件(例如,二极管、FET 和 IGBT、高亮度 LED、直流至直流转换器、电池、太阳能电池及其他高功率材料、组件、模块和部件)的检定和测试而设计。 它们提供前所未有的功率、精度、速度、灵活性,且容易用于提高研发、生产测试和可靠性环境中的效率。 有两种仪器可用,提供高达 3000V 或高达 2000W 的脉冲电流功率。


特点

优势

高度灵活的四象限电压和电流源/负载,与高精度电压表和电流表相耦合提供同类最佳的性能,具有 6½ 位分辨率。
源或阱 (2651A) 脉冲功率高达 2000W(±40V、±50A),或直流电源高达 200W(±10V@±20A、±20V@±10A、±40V@±5A);轻松连接两个器件(串联或并联)创建高达 ±100A 或 ±80V 的解决方案支持功率半导体、HBLED、光器件、太阳能电池以及 GaN、SiC 及其他复合材料和器件的检定/测试。应用范围包括半导体接点温度检定;高速、高精度数字化;电迁移研究;以及高电流、高功率设备测试。
源或阱 (2657A) 直流或脉冲功率高达 180W(±3000V@20mA、±1500V@120mA)提供功率半导体器件检定和测试所需的高压,包括 GaN、SiC 及其他复合材料和器件、高达 3kV 的故障和漏电测试以及亚毫秒瞬态检定。
内置基于网络浏览器的软件支持通过任何浏览器、任何计算机、从全球任何地方进行远程控制。
有数字化或积分测量模式可供选择支持精确检定瞬态和稳态行为,包括快速变化的热效应。
TSP(测试脚本处理)技术可以与 2657A 型与 2600B 系列型号轻松地进行系统集成。
TSP-Link 通道扩展总线支持将多台 2651A 和 2657A 与选定的 2600B 系列 SMU 仪器相结合,形成一个具有多达 32 个通道的集成系统。

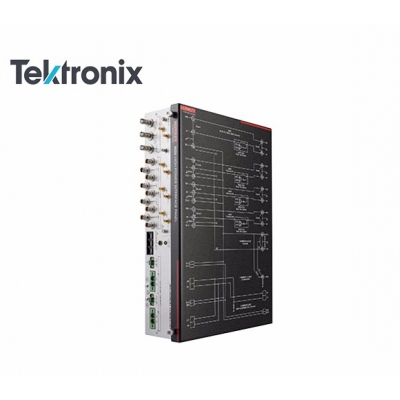

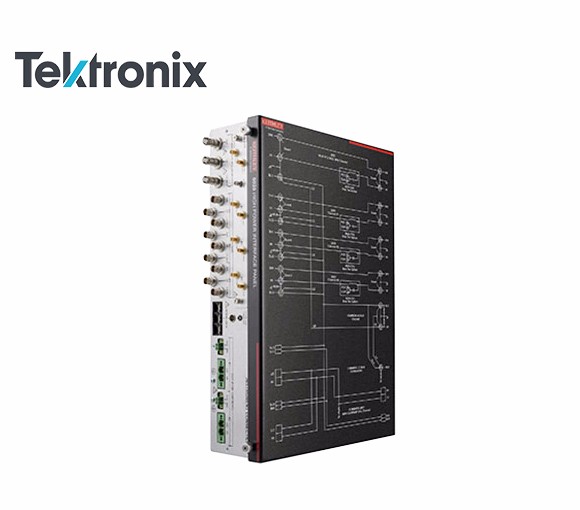

兼容于 8010 型高功率设备测试夹具和 8020 型高功率接口面板为封装部件或晶片级高功率设备测试提供安全而方便的连接。
免费的测试脚本构建器软件工具帮助您创建、修改、调试和存储 TSP 测试脚本。
选配的 ACS 基础半导体元器件检定软件开发、质量检验或故障分析期间执行封装部件检定时,最大限度地提高工作效率。


2651A


通道最大电流源/量程最大电压源/量程测量分辨率(电流/电压)电源
150A40V100fA / 100nV2000 W
2657A
通道最大电流源/量程最大电压源/量程测量分辨率(电流/电压)电源
1120mA3000V1fA / 100nV180 W
