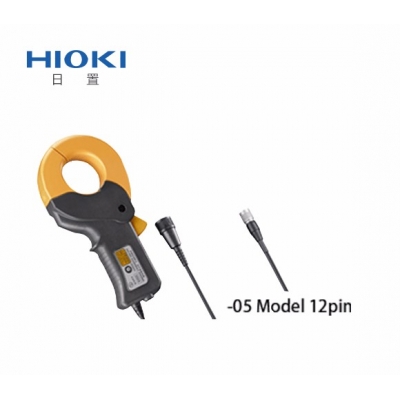

    CT6845 AC/DC电流探头

    • 型号CT6845
    • 品牌HIOKI/日置
    • 价格

    宽频带、高精度测量,分割电流传感器500A ● 适用于环境试验中,使用温度范围广-40℃~+85℃ ● 振幅精度±0.3%,相位精度±0.1°的高精度钳式结构 ● DC~100kHz的宽频带

    1. 概述
    2. 型号
    3. 附件
    4. 视频

    宽频高精度测量,分割电流传感器500A

    ● 适用于环境试验中,使用温度范围广-40℃~+85℃
    ● 振幅精度±0.3%,相位精度±0.1°的高精度钳式结构
    ● DC~100kHz的宽频带
    ● 适用于较粗的电线或双层配线的大口径设计
    ● 和以前相比大幅降低了导体位置的影响、接近导体的影响、带磁的影响
    ● 用于汽车的电池平衡测量,变频器的转换效率评估等

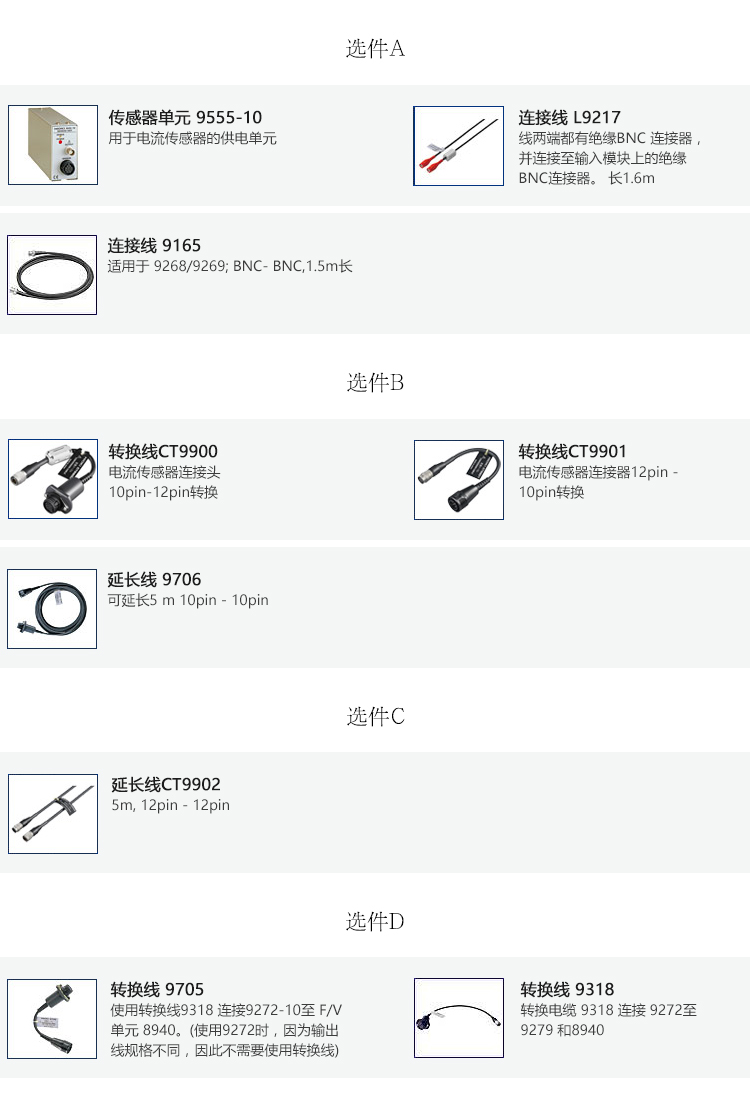

    ※主机无法单独使用。连接供电电源和存储记录仪时需要选件9555-10。若是适用的功率计的话可以直接连接。

    基本参数(精度保证期1年,调整后精度保证期1年)

    额定电流AC/DC 500 A
    最大输入电流1000A,降额范围内
    频率特性振幅: DC~100 kHz, 相位: DC~100 kHz
    振幅/相位精度DC (±0.3% rdg. ±0.02% f.s.)
    DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°)
    100 kHz以下规定
    消耗功率7 VA以下 (500 A/55 Hz测量, 电源±12 V时)
    输出电压率4 mV/A ※本仪器的输出是通过传感器单元9555-10输出的AC+DC电压。请连接1 MΩ等的高输入阻抗电压输入设备。
    可测量导体直径φ 50 mm以下
    使用温湿度范围-40°C~ +85°C, 80% rh以下 (不凝结)
    电源电压DC ±11 V~±15 V
    (通过传感器单元9555-10供电,9555-10是AC100~240 V)
    体积及重量238 W × 116 H × 35 Dmm, 870 g, 线长3 m
    附件使用说明书×1,标识带×6,携带包×1

    组合对应产品CT6845(-05)

    对应产品/单元和CT6845组合对应和CT6845-05组合对应
    功率分析仪3390△(需要转换线CT9901)
    功率分析仪PW6001系列△需要CT9900连接
    用于3193-10/3193/3194
    单元9602
    ○(组合后识别为AC/DC500A)△(组合后识别为AC/DC500A,需要转换线CT9901)
    用于MR8847-01s的
    电流单元8971
    △(组合后识别为9279[额定500A],需要转换线9318) 根数:和8847/MR8847-01s组合时7根△(组合后识别为9279[额定500A],需要转换线9318和CT9901) 根数:和8847/MR8847-01s组合时7根
    88xx s用F/V单元8940△(组合后识别为AC/DC500A,需要转换线9705+9318)
