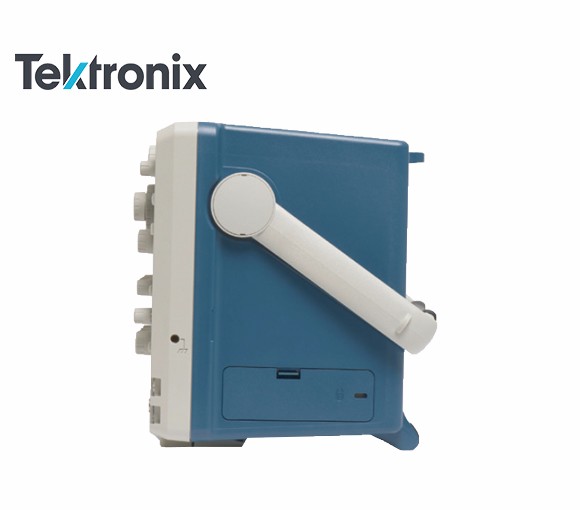

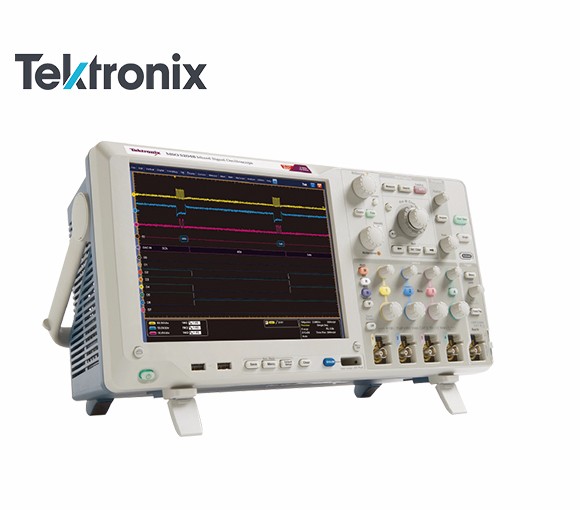

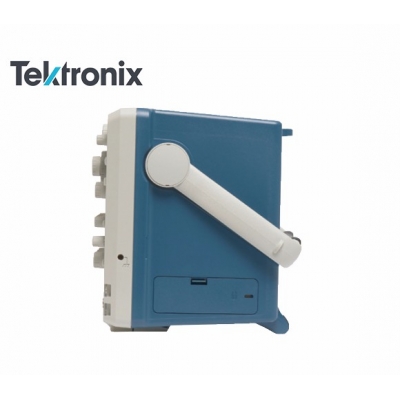

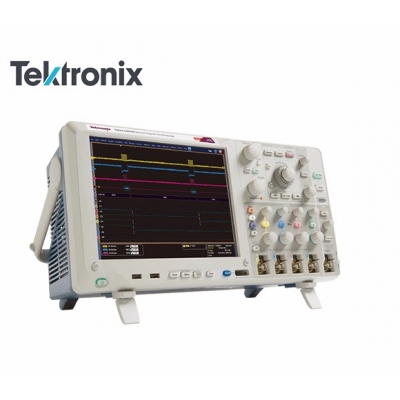

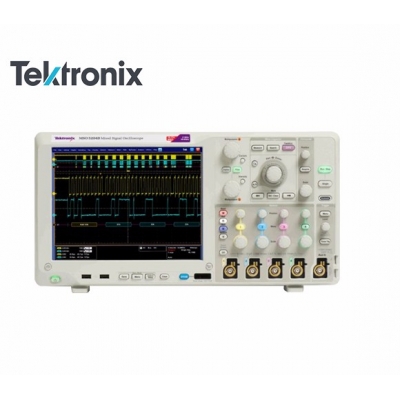

泰克MSO/DPO5000B 混合信号示波器
泰克MSO/DPO5000B 混合信号示波器
泰克MSO/DPO5000B 混合信号示波器 -
泰克MSO/DPO5000B 混合信号示波器
- 型号MSO/DPO5000B
- 品牌Tektronix/泰克
- 价格
泰克 MSO/DPO5000B 系列提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及高级分析和数学功能，满足您的工作台和实验室需要。
当前设计的数据速率越来越快，定时裕量越来越小，需要示波器拥有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及高级分析和数学功能，满足您的工作台和实验室需要。。示波器上可以运行基于 Windows® 的分析软件。MSO 型号包括 16 条数字定时通道，所有型号可以配备为解码常用的串行协议，为您的系统提供全面视图。
DPO5034B
| 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 |
|---|---|---|---|---|
| 350 MHz | 5 GS/s | 25M 点 - 125M 点 | 4 |
DPO5054B
| 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 |
|---|---|---|---|---|
| 500 MHz | 5 GS/s | 25M 点 - 125M 点 | 4 |
MSO5034B
| 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 |
|---|---|---|---|---|
| 350 MHz | 5 GS/s | 25M 点 - 125M 点 | 4 | 16 |
MSO5054B
| 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 |
|---|---|---|---|---|
| 500 MHz | 5 GS/s | 25M 点 - 125M 点 | 4 | 16 |
DPO5104B
| 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 |
|---|---|---|---|---|
| 1 GHz | 5 GS/s - 10 GS/s | 25M 点 - 125M 点 | 4 |
DPO5204B
| 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 |
|---|---|---|---|---|
| 2 GHz | 5 GS/s - 10 GS/s | 25M 点 - 125M 点 | 4 |
MSO5104B
| 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 |
|---|---|---|---|---|
| 1 GHz | 5 GS/s - 10 GS/s | 25M 点 - 125M 点 | 4 | 16 |
MSO5204B
| 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 |
|---|---|---|---|---|
| 2 GHz | 5 GS/s - 10 GS/s | 25M 点 - 125M 点 | 4 | 16 |
特点 | 优势 |
| 完整采集性能 | 通过高达 2 GHz 带宽、10 GS/s 最大采样速率和高达 250 M 点的记录长度，保证信号保真度。 |
| 4 个模拟通道和 16 个数字通道 | 一台仪器即可分析模拟信号和数字信号，为复杂设计实现系统级故障排除。 |
| 数字荧光显示器的 FastAcq® | 通过泰克专有的 FastAcq 技术快速发现毛刺和偶发事件。最大捕获速率 >250,000 波形/秒，能够更快地显示难检的异常。 |
| 完整的触发集合 | 提供超过 350 种触发组合，包括建立/保持、串行包内容和并行数据，快速捕获信号异常。可选的视觉触发允许图形触发定义。 |
| Wave Inspector® 控件 | 方便地在很长的记录长度内搜索、标记和导航，同时查找多达 8 个事件的所有出现位置。 |
| 内置分析工具 | 用 53 种自动测量、测量统计、直方图、高级波形数学、用户可定义的滤波器以及自定义 MATLAB 和 .NET 数学插件对设备进行分析。 |
| 并行总线触发和分析（MSO 系列） | 通过自动触发、 解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、MIL-STD-1553B、CAN、LIN、以太网 和 FlexRay。 |
| 协议解码以及串行触发和分析选件 | 通过自动触发、解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay。 |
| 应用软件包 | 通过标配的抖动和眼图分析以及 25 种用于功率分析、串行一致性、RF 分析、内存等等可选软件包，将您的示波器变成专门应用的工具。 |
| 低电容无源电压探头 | 标配的四个 1 GHz 或 500 MHz 探头具有业内最佳的<4pF 容性负载，确保准确测量。 |
| 离线波形分析 | 改善时间和资源利用率；观察、测量和分析实验室中捕获的数据，且独立于使用 TekScope Anywhere 的示波器硬件 |
| 探头 | 说明 | ||
|---|---|---|---|
| TAP1500 | 有源探头：1.5 GHz，10X，单端，TekVPI | ||
| TAP2500 | 有源探头：2.5 GHz，10X，单端，TekVPI |
| 探头 | 说明 | ||
|---|---|---|---|
| TCP0020 | 探头，AC/DC 电流；20 安培，xx MHz 带宽，TekVPI 接口 - 可追溯校准标准证明 | ||
| TCP0030A | 探头，AC/DC 电流；30 安培 DC，DC 至 120MHZ；带 TekVPI 接口，可追溯校准标准证明 | ||
| TCP0150 | 电流探头：20 MHz，5 mA 至 212 A，AC/DC，TekVPI |
| 探头 | 说明 | ||
|---|---|---|---|
| TDP0500 | 差分探头：500 MHz，5X/50X，+/- 42V，TekVPI | ||
| TDP1000 | 差分探头：1 GHz，5X/50X，+/- 42V，TekVPI | ||
| THDP0100 | 差分探头；100 MHZ TekVPI 差分高压探头 | ||
| THDP0200 | 差分探头；200 MHZ TekVPI 差分高压探头 | ||
| TMDP0200 | 差分探头；200 MHZ TekVPI 差分中压探头；TMPD0200 |
| 探头 | 说明 | ||
|---|---|---|---|
| TDP1500 | 差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI | ||
| TDP3500 | 差分探头：3.5 GHz，5X，+/- 2V，TekVPI |
| 探头 | 说明 | ||
|---|---|---|---|
| TIVM02 | 差分探头；200 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，3 米电缆 | ||
| TIVM02L | 差分探头；200 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，10 米电缆 | ||
| TIVM05 | 差分探头；500 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，3 米电缆 | ||
| TIVM05L | 差分探头；500 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，10 米电缆 | ||
| TIVM1 | 差分探头；1 GHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，3 米电缆 | ||
| TIVM1L | 差分探头；1 GHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，10 米电缆 |
| 探头 | 说明 | ||
|---|---|---|---|
| TPP0502 | 无源探头：500 MHz，2X，TekVPI | ||
| TPP1000 | 无源探头：1 GHz，10X，TekVPI |
| 探头 | 说明 | ||
|---|---|---|---|
| TPP0850 | 高压探头：800 MHz，50X，2.5 kV，单端，TekVPI |
